Ipinaliwanag ang Mga Box-Type Substation: Mga Uri, Mga Bentahe at Pinakamahuhusay na Kasanayan

Mga substation na uri ng kahon(prefabricated substation) isama ang mataas na boltahe switch cabinet, mga transformer at mababang boltahe distribution panel sa isang ganap na nakapaloob metal cabinet. Prefabricated sa mga pabrika, maaari silang magamit sa pamamagitan lamang ng integral hoisting at on-site na mga kable. Ipinagmamalaki ang mga maikling yugto ng konstruksyon, maliit na trabaho sa lupa at integral na relocability, naging pangunahing alternatibo ang mga ito sa tradisyunal na mga substation ng civil engineering sa 10--35 kV power distribution system.

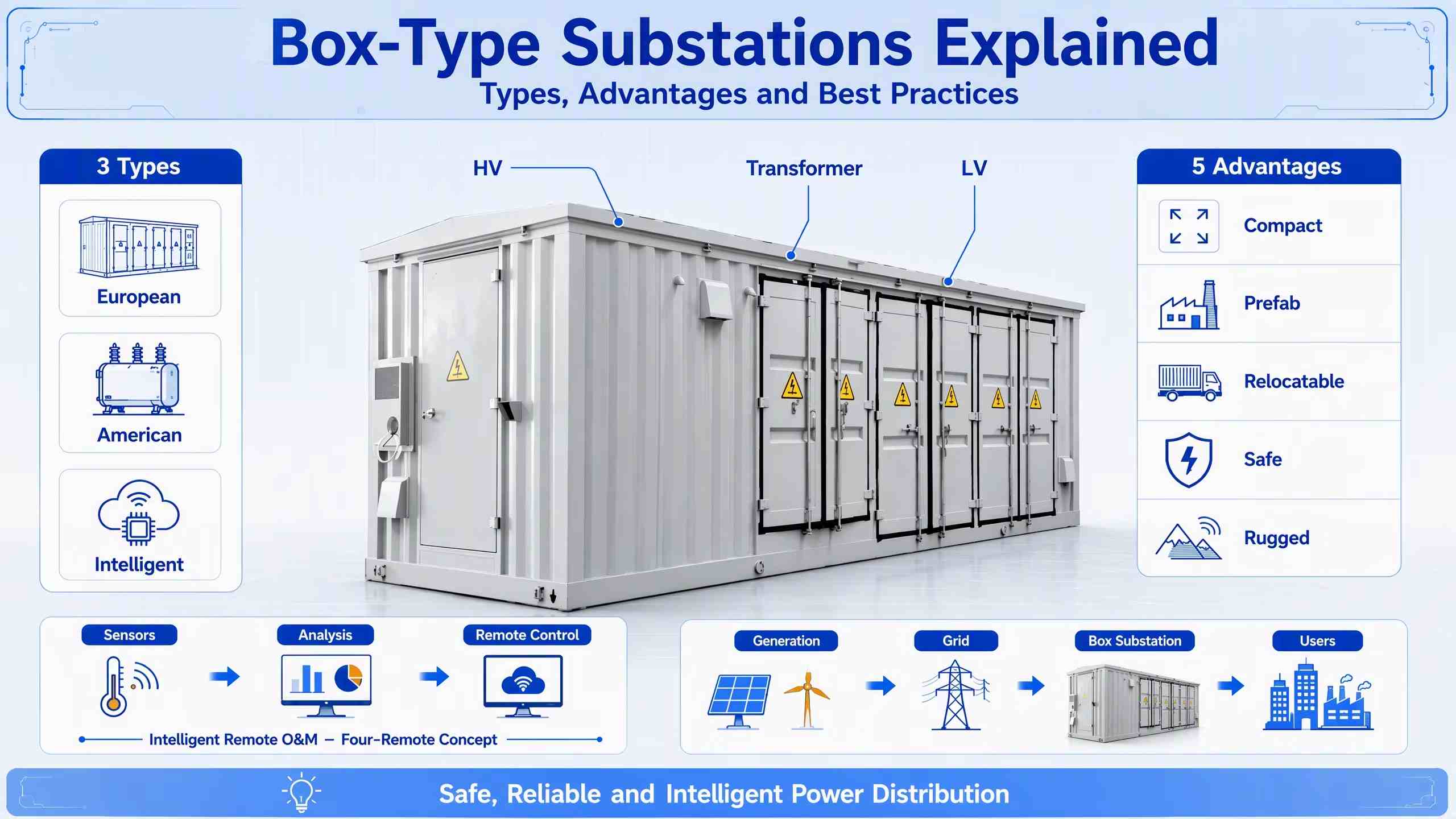

I. Tatlong Pangunahing Uri ng Istruktura

1. European-style Box Substation (Combined Type)
Pinagtibay ang isang compartmentalized na istraktura na may mga independiyenteng pinaghihiwalay na mga silid para sa mataas na boltahe, transpormador at mababang boltahe na mga seksyon, sinusuportahan nito ang oil-immersed o dry-type na mga transformer (50--2500 kVA). Nagbibigay-daan ito sa mga napapalawak na configuration kabilang ang reactive power compensation, metering at dual power supply switching. Bilang pinakamalawak na inilapat na uri, umaangkop ito sa mga proyekto ng munisipyo, pamayanan ng tirahan at mga gusaling pang-industriya at komersyal.

2. American-style Box Substation (Prefabricated Integrated Type)
Nagtatampok ito ng shared tank structure kung saan ang mga load switch, fuse at ang transformer core ay nakalagay sa isang oil-filled tank. Sa isang ultra-compact na footprint, nababagay ito sa mga lugar na limitado sa espasyo gaya ng street lighting, green belt at pansamantalang construction power supply. Pinaghihigpitan ng disenyo ng shared-tank nito, maaari lang itong gumamit ng mga oil-immersed na transformer at hindi inirerekomenda para sa mga lokasyong may mahigpit na mga pamantayan sa proteksyon ng sunog.

3. Matalinong Box Substation
Binuo batay sa European o American-style box substation, nilagyan ito ng mga module kabilang ang mga unit ng DTU/FTU, mga sensor ng temperatura at halumigmig, mga aparato sa pagsukat at mga tagapagpahiwatig ng fault. Napagtanto nito ang apat na remote control function (remote measurement, remote signaling, remote control at remote regulation) pati na rin ang hindi nag-aalaga na remote na operasyon at pagpapanatili. Isa itong functionally upgraded na variant sa halip na isang independent structural category.

II. Mga Pangunahing Kalamangan at Mga Sitwasyon ng Application

Limang Pangunahing Kalamangan

● Pagsakop sa lupaay 1/3 hanggang 1/5 lamang ng mga tradisyonal na substation;
● Paggawa ng pabrikaginagarantiyahan ang pare-parehong kalidad ng pagpupulong;
● Flexible na configurationat integral relocability;
● Kumpletuhin ang mga pag-andar ng proteksyonkabilang ang limang-prevention interlocks, bentilasyon na kinokontrol ng temperatura at mga anti-condensation dehumidification system;
● Mga kabinetay maaaring gawa sa steel plate, hindi kinakalawang na asero o aluminyo na haluang metal, na umaangkop sa malupit na kapaligiran tulad ng baybayin na mataas ang asin fog, mataas na altitude at malamig na malamig na lugar.

Mga Karaniwang Sitwasyon ng Application

Pamamahagi ng kuryente sa lungsod at kanayunan, pag-iilaw ng munisipal na kalsada, mga pang-industriya at komersyal na parke, bagong koneksyon ng grid ng enerhiya, pansamantalang supply ng kuryente, pagsasaayos ng grid ng rural at imprastraktura ng transportasyon.

III. Mga Pangunahing Punto para sa Pagpili at Pagpapatakbo at Pagpapanatili

Limang Mahahalagang Salik para sa Pagpili ng Uri

1. Kapasidad ng pagtutugmana may kalkuladong load at reserbang 15%--25% margin para sa pagpapalawak ng kapasidad sa hinaharap;
2. I-verify ang mga kondisyon sa kapaligirankabilang ang temperatura ng kapaligiran, altitude, klase ng polusyon at mga kinakailangan sa seismic resistance;
3. Pumili ng mga transformerayon sa uri ng istruktura: ang mga dry-type na transformer ay opsyonal para sa mga European-style na unit upang matugunan ang mga pamantayan sa kaligtasan ng sunog; Ang S13 o mas mataas na mga transformer ng kahusayan ng enerhiya ay inuuna para sa mga proyektong nagtitipid ng enerhiya;
4. Magplano ng mga papasok/papalabas na mga wiring mode, mga papalabas na circuit, dual power supply, reactive power compensation at metering configurations;
5. Tukuyin ang grado ng intelligent na pagsasaayosbatay sa mga mode ng pagpapatakbo at pagpapanatili at badyet ng proyekto.

Limang Kritikal na Priyoridad para sa Operasyon at Pagpapanatili

1. Visual na inspeksyon sa kapaligiran:suriin ang kaagnasan ng cabinet, pag-aayos ng pundasyon, akumulasyon ng tubig at mga naka-block na butas ng paagusan;
2. Siyasatin ang kontrol ng temperatura, bentilasyonat mga anti-condensation system;
3. I-fasten ang lahat ng mga de-koryenteng koneksyon;regular na magsagawa ng mga pagsubok sa pagkakabukod, dalas ng kuryente na makatiis sa mga pagsubok sa boltahe at mga pagsubok sa paglaban sa saligan (ground resistance ≤ 4 Ω);
4. Pagpapanatili ng katawan ng transformer:para sa oil-immersed transformer, suriin ang antas ng langis at pagtagas, at magsagawa ng regular na pagsusuri ng sample ng langis; para sa mga dry-type na mga transformer, alisin ang naipon na alikabok at suriin ang mga bitak sa paghahagis;
5. I-verify ang data mula sa mga intelligent na terminal,subukan ang mga function ng alarma at i-calibrate ang mga halaga ng setting ng proteksyon.

Konklusyon

Para sa pagpili ng kagamitan, dapat bigyang-diin ang pagtutugma ng load, pagpapatunay sa kapaligiran, pagpili ng uri ng istruktura, pagpaplano ng pagpapalawak at matalinong pagsasaayos. Ang isang standardized na sistema ng pagpapatakbo at pagpapanatili na sumasaklaw sa hitsura ng cabinet, mga sistema ng pagkontrol sa temperatura, mga koneksyon sa kuryente, mga katawan ng transformer at mga intelligent na terminal ay dapat itatag upang matiyak ang pangmatagalang ligtas at matatag na operasyon ng kagamitan.
