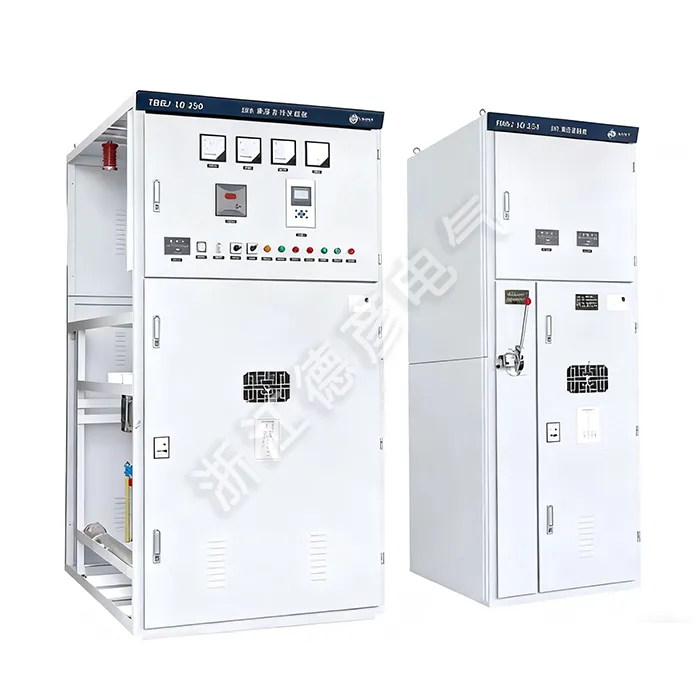

High Voltage Local Reactive Power Compensation Device

Ang Deyan Electric ay isang propesyonal na pang-industriya na electrical supplier na may pinagsamang R&D, produksyon at serbisyo. Pinahuhusay ng High Voltage Local Reactive Power Compensation Device ang katatagan ng grid at kalidad ng kuryente sa pamamagitan ng pabago-bagong pamamahala sa reaktibong daloy ng kuryente. Pinapabuti nito ang regulasyon ng boltahe, binabawasan ang pagkawala ng transmission, at pinatataas ang kapasidad ng system sa pamamagitan ng awtomatikong pagpapalit ng capacitor/reactor o advanced na power electronics

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang High Voltage Local Reactive Power Compensation Device ay isang 6-10kV/50Hz indoor unit na idinisenyo para sa tatlong-phase na AC motor. Nagbibigay ito ng localized reactive power compensation sa pamamagitan ng awtomatikong pagpapalit ng mga capacitor na naka-synchronize sa pagpapatakbo ng motor - nakikipag-ugnayan sa startup at dinidiskonekta sa shutdown.

Ang High Voltage Local Reactive Power Compensation Device ay nag-aalok ng dalawang configuration: isang pinasimpleng bersyon na may fuse-protected na direktang koneksyon sa mga terminal ng motor, nililimitahan ang kasalukuyang sa 90% ng motor na walang load na kasalukuyang para maiwasan ang self-excitation overvoltage (karaniwang power factor 0.9); at isang modelo ng paglipat ng vacuum contactor na sumusuporta sa mas mataas na kapasidad ng kompensasyon, na nakakamit ang power factor sa itaas ng 0.95. Kabilang sa mga pangunahing benepisyo ng TBBJ High-Voltage Local Reactive Power Compensation Device ang nabawasang pagkawala ng kuryente, pinahusay na kalidad ng boltahe, at pinahusay na performance ng pagsisimula ng motor, na naghahatid ng higit na mahusay na kompensasyon kumpara sa mga sentralisadong sistema.

Parameter ng Produkto ( Detalye )

Kategorya ng Parameter	Pagtutukoy
Mga Rating ng Elektrisidad
Na-rate na Boltahe	6 kV, 10 kV
Na-rate na Dalas	50 Hz / 60 Hz
Saklaw ng Kapasidad ng Kompensasyon	100 ~ 5000 kvar (Nako-customize)
Pagganap
Target na Power Factor (pagkatapos ng kabayaran)	≥ 0.95
Oras ng Pagtugon	Batay sa contactor: < 100 ms TSC (Batay sa Thyristor): < 20 ms
Paraan ng Paglipat	Vacuum Contactor o Thyristor Switch Module (TSC)
Proteksyon at Kontrol
Prinsipyo ng Pagkontrol	Ang awtomatikong paglipat ay naka-synchronize sa pagpapatakbo ng motor; reactive power/power factor closed-loop control.
Mga Karaniwang Proteksyon	Overcurrent, Overvoltage, Undervoltage, Differential, Overtemperature, Short Circuit
Pangunahing Tampok	Pinipigilan ang overvoltage ng self-excitation pagkatapos ng pagsara ng motor.
Komunikasyon	Opsyonal RS485/MODBUS-RTU o Ethernet/IP
Mga Pamantayan at Kapaligiran
Pamantayan sa Disenyo	GB/T, IEC 62271
Pag-install	panloob
Ambient Temperatura	-10 °C hanggang +45 °C
Altitude	≤ 1000 m (Derating sa itaas)

Tampok at Application ng Produkto

Tumpak na Lokal na Kompensasyon

Awtomatikong Naka-synchronize na Operasyon

Flexibility ng Dual Configuration

Self-Excitation Prevention

Makabuluhang Pag-optimize ng Enerhiya

Mga Site ng Application

◇ Mga compact na pangalawang substation

◇ Maliit na pang-industriya at pagmimina

◇ Wind power plant

◇ Mga hotel, shopping mall, mga gusali ng opisina, mga commercial center, atbp.

◇ C- I-load ang switch unit

◇ D-Direct cable connection unit

◇ De- Direct cable connection unit na may grounding switch

◇ F- I-load ang switch-fuse combination unit

◇ V- Vacuum circuit breaker unit

High Voltage Local Reactive Power Compensation Device
