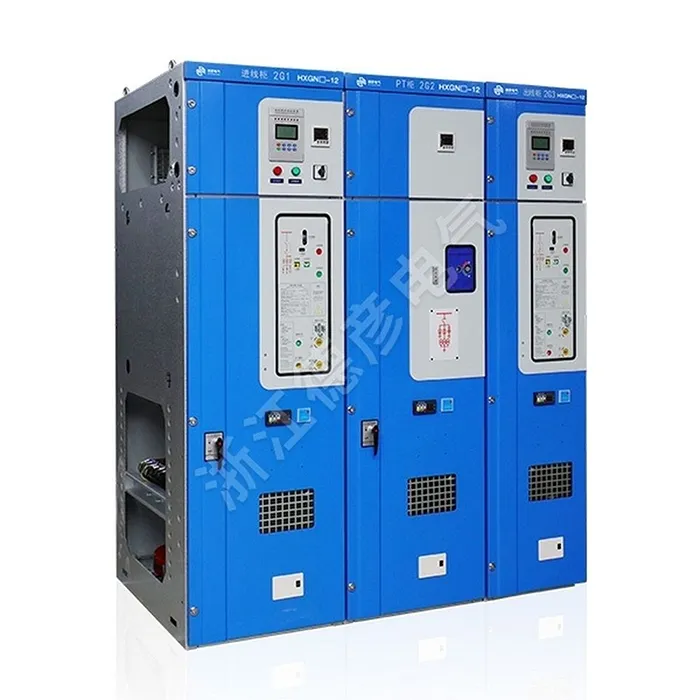

Air-Insulated Compact Switchgear

Ang Deyan Electric ay isang propesyonal na pang-industriya na electrical supplier na may pinagsamang R&D, produksyon at serbisyo. Ang pangunahing switching component ng AIR-Insulated Compact Switchgear ay kadalasang gumagamit ng lubos na maaasahang SF6 gas o vacuum load-break switch, na nagbibigay ng malakas na load-current switching performance at maaasahang short-circuit making capacity. Ang enclosure ng AIR-Insulated Compact Switchgear ay ginawa mula sa mga de-kalidad na steel plate, na nabuo gamit ang computer-controlled (CNC) na mga proseso, na tinitiyak ang matatag na mekanikal na lakas at corrosion resistance. Ang isang pangunahing tampok ng disenyo ay ang pambihirang compactness nito. Sa pamamagitan ng na-optimize na three-dimensional na layout, isinasama nito ang maraming functional compartment—kabilang ang busbar, switch, cable, at instrument/operating mechanism chamber—sa loob ng minimal na spatial footprint. Ang mga compartment na ito ay pinaghihiwalay ng solid earthed metal partition, isang kritikal na tampok sa kaligtasan na nagsisiguro sa integridad ng pagpapatakbo at pinipigilan ang pagpapalaganap ng mga panloob na pagkakamali.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang AIR-Insulated Compact Switchgear Compact Switchgear, na binuo ng aming kumpanya bilang tugon sa mga hinihingi ng mga power user para sa pagiging maaasahan, kaligtasan, at pagiging compact sa mga de-koryenteng kagamitan, nagtatampok ng air insulation, compact na disenyo, ganap na karapatan sa intelektwal na ari-arian, at komprehensibong pagsusuri sa uri. Angkop para sa 10kV/7.2kV electrical system sa mga pampublikong gusali, komersyal na residential structure, industriyal at mining manufacturing sector. Ang AIR-Insulated Compact Switchgear ay mainam din para sa high-voltage na motor-driven na kumpletong mekanikal na kagamitan na nangangailangan ng mga compact na solusyon.

Parameter ng Produkto ( Detalye )

Serial Number	Proyekto	Yunit	Load Switching Cabinet	Kumbinasyon ng Electrical Cabinet	Gabinete ng Circuit Breaker
01	Na-rate na boltahe	kv	12	12	12
02	Na-rate na dalas	HZ	50/60	50/60	50/60
03	Na-rate ang kasalukuyang	A
04	Pangunahing Bus	A	630	630	630
05	Pangunahing Bus ng Sangay	A	630	125 (depende sa rate na kasalukuyang ng fuse)	630
06	Na-rate na Antas ng Pagkakabukod	kV
07	Power Frequency Withstand Voltage (Phase-to-Phase at Phase-to-Ground)	Kv	42	42	42
08	Power Frequency Withstand Voltage (Sa pagitan ng mga Break)	Kv	48	48	48
09	Power Frequency Withstand Voltage (Control at Auxiliary Circuits)	Kv	2	2	2
10	Ang salpok ng kidlat ay lumalaban sa boltahe (phase-to-phase at phase-to-ground)	Kv	75	75	75
11	Ang salpok ng kidlat ay lumalaban sa boltahe (sa pagitan ng mga port)	Kv	85	85	85
12	Na-rate na Short-Time Withstand Current (r.m.s)	kA
13	Pangunahing circuit	kA	20/3S	-	25/2S
14	Grounding circuit	kA	20/2S	-	25/2S
15	Rated Peak Makatiis sa Kasalukuyang (peak)	kA	50	80	63
16	Rated Short-Circuit Closing Current (peak)	kA	50
17	Na-rate na Short-Circuit Breaking Current	kA	-	31.5	25
18	Rated Transfer Kasalukuyang	kA	-	1700	-
19	Rated aktibong load breaking kasalukuyang	A	630	-	-
20	Na-rate na closed-loop breaking current	A	630	-	630
21	Rated Cable Charging at Breaking Current	A	10	-	15
22	Rating ng Proteksyon	Pangalawa	IP3X	IP3X	IP3X
23	Buhay na mekanikal
24	I-load ang switch		5000	5000	10000
25	Grounding Switch		2000	2000	2000

Tampok at Application ng Produkto

1. Compact at Space-Saving Design

2. Paggamit ng Hangin bilang Pangunahing Medium ng Insulation

3. Cost-Effectiveness at Economic Advantage

4. Pinahusay na Kaligtasan sa Matatag na Interlocking System

5. Mataas na Pagkakaaasahan at Dali ng Pagpapanatili

Mga Site ng Application

◇ Mga compact na pangalawang substation

◇ Maliit na pang-industriya at pagmimina

◇ Wind power plant

◇ Mga hotel, shopping mall, mga gusali ng opisina, mga commercial center, atbp.

◇ C- I-load ang switch unit

◇ D-Direct cable connection unit

◇ De- Direct cable connection unit na may grounding switch

◇ F- I-load ang switch-fuse combination unit

◇ V- Vacuum circuit breaker unit

Air-Insulated Compact Switchgear
