Ano ang High Voltage Switchgear?

Mataas na boltahe switchgearay mahahalagang kagamitang elektrikal na ginagamit upang kontrolin, protektahan, at ihiwalay ang mga bahagi ng isang high-voltage power system. Tinutuklas ng detalyadong gabay na ito ang kahulugan nito, mga bahagi, mga uri, mga sitwasyon ng aplikasyon, mga pagsasaalang-alang sa kaligtasan, mga pamantayan, at kung paano pumili ng pinakamahusay na solusyon para sa iyong power project. Kasama rin namin ang isang matatag na seksyon ng FAQ na tumutugon sa mga karaniwang tanong sa industriya.

Talaan ng mga Nilalaman

1. Ano ang High Voltage Switchgear?
2. Paano Gumagana ang High Voltage Switchgear?
3. Ano ang Mga Pangunahing Bahagi?
4. Aling mga Uri ang Ginagamit?
5. Saan Ginagamit ang High Voltage Switchgear?
6. Bakit Mahalaga ang Kaligtasan?
7. Paano Piliin ang Tamang Switchgear?
8. FAQ

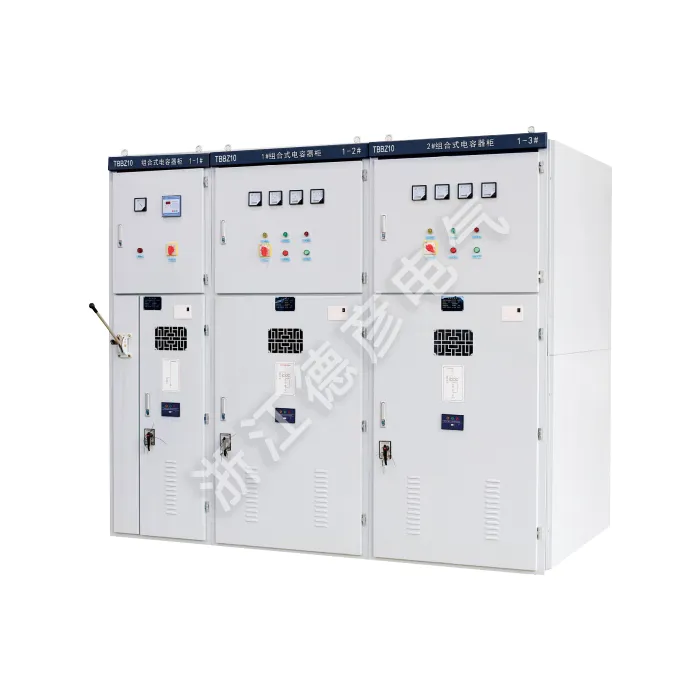

Ano ang High Voltage Switchgear?

Ang high voltage switchgear ay tumutukoy sa electrical switchgear equipment na idinisenyo upang gumana sa mga boltahe na higit sa 1,000 volts sa mga AC system (at higit sa 1,500 V sa mga DC system). Ito ay gumaganap ng isang mahalagang papel sa paghawak ng pamamahagi ng kuryente sa mga malalaking network ng kuryente, lalo na sa mga substation, power plant, at mga pangunahing pang-industriyang installation.

Pinagsasama ng kagamitang ito ang mga protective relay, circuit breaker, isolator, disconnect switch, at iba pang device na magkasamang nagsisiguro na ang kuryente ay ligtas na maikonekta, madidiskonekta, at makokontrol kapag kinakailangan.

Paano Gumagana ang High Voltage Switchgear?

Gumagana ang high voltage switchgear sa pamamagitan ng mabilis na pag-interrupting ng electrical current upang maiwasan ang pagkasira ng kagamitan at matiyak ang kaligtasan sa panahon ng mga fault gaya ng mga overload at short circuit. Ang sistema ay patuloy na sinusubaybayan ang kasalukuyang at boltahe; kapag may nakitang abnormal na mga kundisyon, bubukas ang mga protective device tulad ng mga circuit breaker para putulin ang agos at ihiwalay ang isyu.

Ang Switchgear ay nagbibigay-daan din sa mga naka-iskedyul na disconnection para sa pagpapanatili nang hindi naaapektuhan ang mga tuluy-tuloy na seksyon ng grid, pagpapabuti ng pagiging maaasahan ng system at uptime.

Ano ang Mga Pangunahing Bahagi ng High Voltage Switchgear?

Tinitiyak ng kumbinasyon ng mga bahaging ito ang komprehensibong kontrol, proteksyon, at pagsubaybay sa mga power system.

Aling Mga Uri ng High Voltage Switchgear ang Karaniwan?

Ang high voltage switchgear ay maaaring ikategorya sa maraming paraan:

• Sa pamamagitan ng Insulation Medium:Air‑Insulated Switchgear (AIS) at Gas‑Insulated Switchgear (GIS).
• Ayon sa Lokasyon ng Pag-install:Panloob at Panlabas na switchgear unit.
• Ayon sa Layunin ng Application:Transmission, Distribution, at Ring Main Units (RMU).

Ang bawat uri ay may sariling mga pakinabang sa mga tuntunin ng espasyo, gastos, kaligtasan, at mga kinakailangan sa kapaligiran.

Saan Ginagamit ang High Voltage Switchgear?

Ang high voltage switchgear ay mahalaga sa maraming sektor, kabilang ang:

• Mga de-koryenteng substation at transmission grid.
• Power generation plant at renewable energy facility.
• Mabibigat na pang-industriya na halaman, pagmamanupaktura, at mga operasyon sa pagmimina.
• Mga proyekto sa imprastraktura tulad ng mga paliparan at sistema ng tren.

Ang papel nito sa matatag na pamamahagi ng kuryente at pagpapagaan ng fault ay ginagawa itong kailangang-kailangan sa mga modernong sistema ng kuryente.

Bakit Kritikal ang Kaligtasan Sa High Voltage Switchgear?

Ang pagtatrabaho sa mga sistema ng mataas na boltahe ay nangangailangan ng malubhang panganib sa kaligtasan, kabilang ang mga arc flash na maaaring umabot sa matinding temperatura at mga panganib sa pagkakakuryente. Ang mga mahigpit na protocol sa kaligtasan, kagamitang pang-proteksyon, at mahusay na sinanay na mga operator ay kinakailangan upang epektibong pamahalaan ang mga panganib na ito.

Ang mahusay na dinisenyo na mga interlock na pangkaligtasan at limang-prevention na mga tampok ay pumipigil sa mga operasyon tulad ng pagsasara ng mga breaker sa ilalim ng load o pagbubukas ng mga live na compartment, na pinangangalagaan ang parehong mga tauhan at kagamitan.

Paano Pumili ng Tamang High Voltage Switchgear?

Ang pagpili ng tamang sistema ay nagsasangkot ng pagsusuri:

• Mga kinakailangang antas ng boltahe at kasalukuyang.
• Mga kondisyon sa kapaligiran tulad ng temperatura at halumigmig.
• Pagsunod sa mga internasyonal na pamantayan tulad ng IEC 62271.
• Mga pangangailangan sa pagpapanatili at mga gastos sa lifecycle.

Ang pakikipagtulungan sa mga may karanasang supplier ay nagsisiguro ng pinakamahusay na tugma para sa pagganap at mga kinakailangan sa kaligtasan. Para sa mga solusyong may mataas na kalidad, isaalang-alang ang mga opsyon mula sa mga naitatag na manufacturer gaya ngZhejiang Deyan Electric Co.,Ltd., na dalubhasa sa maaasahang kagamitan sa pamamahagi ng kuryente kabilang ang high voltage switchgear.

Mga Madalas Itanong

Ano ang high voltage switchgear?

Ang high voltage switchgear ay mga de-koryenteng kagamitan na idinisenyo upang kontrolin, protektahan, at ihiwalay ang mga bahagi ng isang high-voltage power system, karaniwang higit sa 1,000 volts, na tinitiyak ang ligtas na operasyon at pamamahala ng fault.

Paano nagpapabuti ng kaligtasan ang high voltage switchgear?

Sa pamamagitan ng pag-interrupting ng current sa panahon ng overloads, pag-iisa sa mga may sira na seksyon, at pagpigil sa mga hindi ligtas na operasyon sa pamamagitan ng pagkakabit, ang switchgear ay lubos na nakakabawas sa mga panganib sa kuryente at nagpoprotekta sa mga tauhan at kagamitan.

Ano ang mga pangunahing bahagi ng high voltage switchgear?

Kabilang sa mga pangunahing bahagi ang mga circuit breaker, disconnector, protective relay, busbar, at instrumento transformer, bawat isa ay nag-aambag sa pagsubaybay, kontrol, at proteksyon ng mga de-koryenteng network.

Bakit mahalaga ang kondisyon sa kapaligiran kapag pumipili ng switchgear?

Ang temperatura, halumigmig, at mga contaminant ay nakakaimpluwensya sa pagganap ng pagkakabukod at paglaban sa kaagnasan, na nakakaapekto sa mahabang buhay at pagiging maaasahan ng switchgear.

Aling mga pamantayan ang namamahala sa disenyo ng high voltage switchgear?

Ang mga pamantayan tulad ng serye ng IEC 62271 ay tumutukoy sa mga kinakailangan para sa disenyo, pagsubok, at ligtas na operasyon ng high voltage switchgear upang matiyak ang kalidad at pagsunod.
