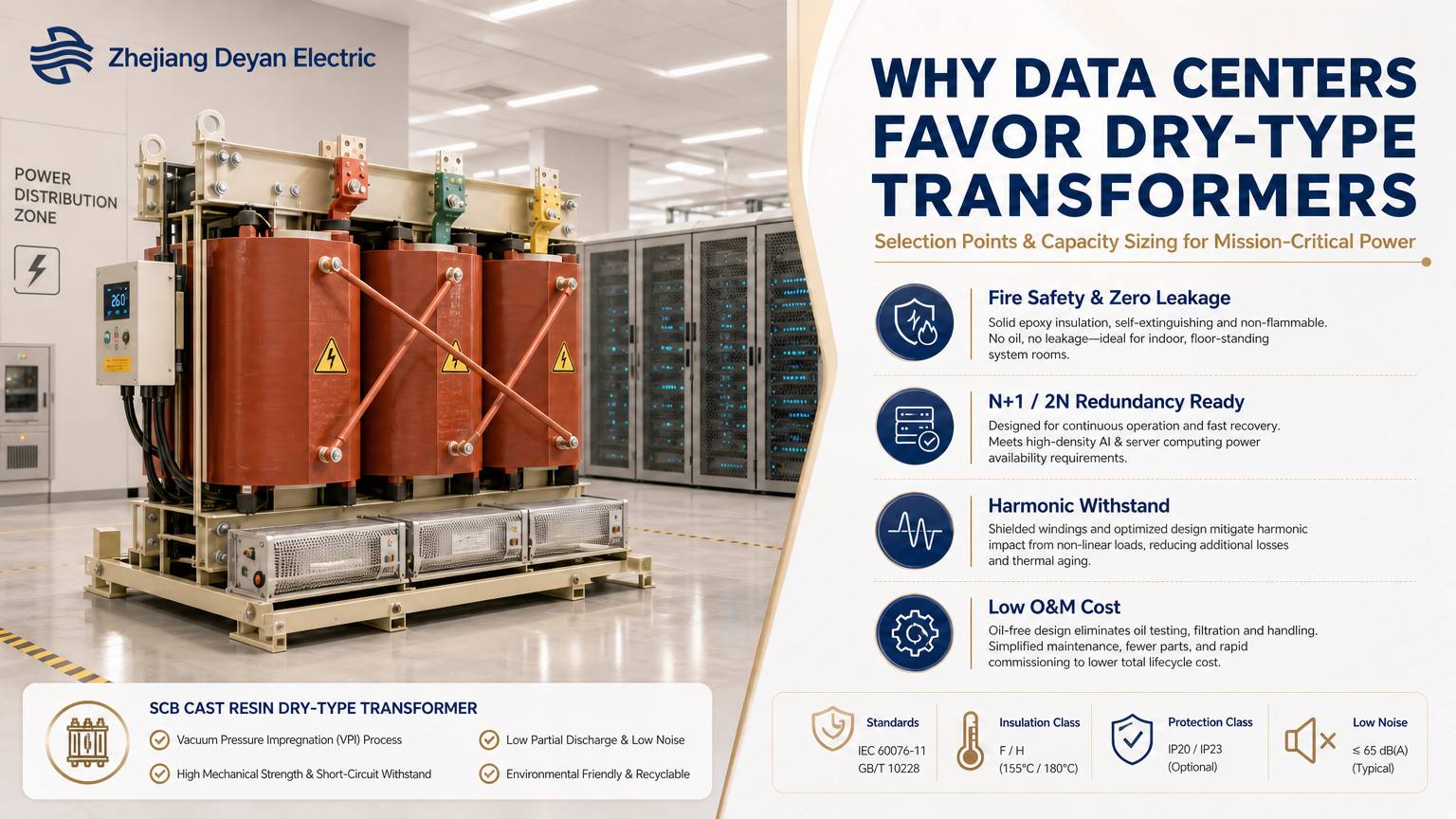

Bakit Pinapaboran ng Mga Data Center ang Mga Dry-Type na Transformer?

Mga Puntos sa Pagpili at Pagtantya ng Kapasidad

Pinipili ng mga data center ang mga dry-type na transformer hindi dahil ang mga dry type ay mas mura, ngunit dahil ang mga oil-immersed na transformer ay hindi maaaring i-install sa karamihan ng mga data center — at hindi sila makakapasa sa inspeksyon ng sunog. Ang mga dry-type na transformer ay hindi naglalaman ng nasusunog na insulating liquid at walang panganib sa pagtagas, kaya maaari silang direktang ilagay sa isang floor distribution room o kahit sa tabi ng equipment room. Ang tunay na kahirapan ay hindi "dry type o oil type", ngunit kung paano kalkulahin ang kapasidad, kung gaano karaming temperatura-pagtaas ng margin ang papayagan, kung paano haharapin ang mga harmonika, at kung paano dapat magtulungan ang transpormer at switchgear.

Tatlong Mahirap na Paghadlang, Lahat ng mga Ito ay Mga Kondisyon sa Inhinyero Sa halip na Mga Kagustuhan

1. Pag-iwas sa Sunog at Inspeksyon sa Sunog

Ang uri ng oil-immersed ay naglalaman ng nasusunog na insulating liquid sa loob; ang isang fault ay maaaring magdulot ng oil ejection at sunog, at kadalasan ay nangangailangan ito ng dedikadong transformer room, fire wall, oil storage pit o oil drainage facility, at dapat matugunan ang mga distansya ng paghihiwalay ng apoy. Gumagamit ang mga dry-type na transformer ng solid insulation — epoxy resin casting o vacuum pressure impregnation (VPI) — hindi naglalaman ng nasusunog na likido, may makabuluhang mas mababang karga ng apoy, at maaaring i-install malapit sa load center.

2. Posisyon ng Pag-install at Transportasyon

Ang mga pangunahing load ng isang data center ay nasa itaas, sa loob ng silid ng kagamitan. Ang mga oil-immersed unit ay pinipigilan ng bigat ng langis, mga pasilidad sa pag-iimbak ng langis at mga kondisyon ng hoisting, na nagpapahirap sa mga ito na ayusin sa loob ng isang palapag; Ang mga dry-type na unit ay mas magaan at maaaring ilipat sa isang gusali sa mga seksyon, upang mailagay ang mga ito nang direkta sa silid ng pamamahagi.

3. Gastos ng O&M

Ang mga oil-immersed unit ay nangangailangan ng regular na dissolved gas analysis at inspeksyon ng oil level at leakage; Ang mga dry-type na unit ay mahalagang walang maintenance na nauugnay sa langis at kailangan lang ng pansin sa pagkontrol sa temperatura, bentilador at kalinisan.

Tatlong Pangunahing Application Point ng Dry-Type Transformer sa Mga Data Center

Ang mga dry-type na transformer ay pangunahing inilalapat sa tatlong mga sitwasyon sa mga sentro ng data:

• Katamtamang boltahe na papasok na bahagi ng pangunahing hakbang pababa:Dala ang buong load ng site, na may pinakamalaking kapasidad, kadalasang naka-configure bilang 2N o N+1.
• UPS sa harap na dulo at pamamahagi ng sahig:Maliit na kapasidad bawat yunit ngunit malaki ang dami, nangangailangan ng matatag na operasyon at compact na pag-install.
• Mga prefabricated skid at modular data center:Direktang tinutukoy ng mga panlabas na sukat ang laki ng enclosure, kaya ang pagpili ng transpormer ay dapat na naka-synchronize sa pangkalahatang istraktura.

Dibisyon ng Mga Tungkulin sa Pagitan ng Dry-Type at Oil-Immersed Transformer

Mga Pangunahing Puntos sa Pagpili para sa Data Center Dry-Type Transformer

Ang pagpili ng transformer para sa isang data center ay hindi maaaring batay sa kapasidad lamang; dapat itong hatulan nang komprehensibo laban sa antas ng pagkarga, arkitektura ng redundancy, kapaligiran sa pagpapatakbo at mga pamantayan sa sertipikasyon.

Mag-load ng Redundancy at N+1 / 2N Architecture

Ang pangunahing arkitektura ng supply ng kuryente para sa mga data center ay N+1 o 2N redundancy. Ang isang transpormer ay hindi maaaring direktang sukatin laban sa buong pag-load ng server; ang redundancy ay dapat palaging nakalaan. Halimbawa: kung ang kabuuang IT load ay nangangailangan ng 2000 kVA at isang N+1 na arkitektura ang pinagtibay, tatlong 1000 kVA transformer ang iko-configure, upang kung may mabibigo, ang natitirang dalawa ay maaaring dalhin ang buong load at patuloy na tumatakbo ang pag-compute nang walang pagkaantala.

Uri ng Insulation: Ang Epoxy Cast Dry-Type na mga Transformer ang Unang Pinili

Halos lahat ng data center ay gumagamit ng epoxy cast dry-type na mga transformer. Ang mga paikot-ikot ay selyadong sa epoxy resin, ginagawa itong moisture-proof, contamination-proof at lumalaban sa short-circuit impact. Kung ikukumpara sa mga open-type na dry transformer, mas lumalaban ang mga ito sa panghihimasok sa kapaligiran at angkop na angkop sa mga prefabricated na skid scenario.

Temperature-Rise at Impedance Voltage Parameters

• Klase ng pagtaas ng temperatura:F class (155 ℃) at H class (180 ℃) ay karaniwang ginagamit; Mas gusto ng mga data center ang H class para sa mas malakas nitong overload na kakayahan.
• Impedance boltahe:Karaniwang 4%–6%; ang halaga ng impedance ay nakakaapekto sa short-circuit current at dapat na itugma sa upstream switchgear protection device, upang ang short-circuit na epekto ay hindi makapinsala sa mga sensitibong IT load.

Paraan ng Paglamig: AF/AN

ANG isang natural na air cooling ay nababagay sa mga normal na load; Maaaring palakasin ng AF forced air cooling ang kapasidad sa loob ng maikling panahon (karaniwan ay 30%–50%) para mahawakan ang panandaliang overload na dulot ng pagpapalawak ng computing — isang capability data centers na pinahahalagahan nang husto.

Sertipikasyon at Pagsunod

Para sa mga proyekto sa ibang bansa, ang mga pamantayan ng IEC ay dapat kumpirmahin at ibigay ang sertipikasyon ng CE; ang ilang mga rehiyon ay nangangailangan ng karagdagang mga ulat sa pagsubok. Dapat ding bigyang pansin ang rating ng proteksyon sa pagpasok na IP20/IP30 — Inirerekomenda ang IP30 para sa mga enclosure na may mabigat na alikabok.

Harmonic Withstand Capability

Ang mga server at UPS system ay mga non-linear load at bumubuo ng malaking harmonika. Sa panahon ng pagpili, dapat bigyang pansin ang harmonic withstand na kakayahan ng transpormer; ang mga derated na disenyo o mga produkto na may shielding windings ay maaaring piliin upang mabawasan ang harmonic heating at maiwasan ang abnormal na pagtaas ng temperatura at pagtanda ng transpormer.

Paraan ng Pagtantya ng Kapasidad para sa Data Center Dry-Type Transformer

Ang pagtatantya ng kapasidad ay ang batayan para sa mga paunang sipi ng proyekto at disenyo ng scheme; kapag nakikitungo sa mga customer ng EPC sa dayuhang kalakalan, ang lohika na ito ay maaaring gamitin para sa mabilis na pagkalkula.

Pangunahing formula:
Transformer rated capacity (kVA) = Kabuuang nakalkulang aktibong kapangyarihan (kW) ÷ Power factor ÷ Coincidence factor

Mga Hakbang sa Pagtataya

1. Idagdag ang kabuuang paggamit ng kuryente ng IT equipment + auxiliary room load (air conditioning, ilaw, proteksyon sa sunog, atbp.) upang makuha ang kabuuang aktibong kapangyarihan.
2. Ang load power factor para sa mga data center ay karaniwang kinukuha bilang 0.9.
3. Salik na nagkataon: ang mga server ay hindi lahat ay tumatakbo nang sabay-sabay sa buong pagkarga, sa pangkalahatan ay kinukuha bilang 0.8–0.9.
4. Reserve redundancy: magreserba ng karagdagang redundant capacity ayon sa N+1/2N architecture.
5. Pagbabawas ng mga pagsasaalang-alang: sa mga sitwasyong may mataas na temperatura at mataas na altitude, ang mga dry-type na transformer ay dapat na derate, kaya mag-iwan ng margin sa pagtatantya ng kapasidad.

Tandaan:Ang pagtatantya ng kapasidad ay isang paunang sanggunian lamang para sa scheme; ang pangwakas na modelo ay dapat kumpirmahin ng instituto ng disenyo na isinasaalang-alang ang kasalukuyang short-circuit, harmonika at lokal na mga de-koryenteng code.

Konklusyon

Pinapaboran ng mga data center ang mga dry-type na transformer dahil ang pagpili ay pangunahing tungkol sa kaligtasan, pinasimpleng O&M at pagiging angkop para sa prefabricated skid integration. Laban sa backdrop ng isang pagsabog sa AI computing projects, ang pagkuha sa ibang bansa ng EPC ay hindi na nakatutok sa presyo lamang — redundancy na disenyo, harmonic withstand na kakayahan, environmental adaptability at IEC/CE certification ang higit na mahalaga. Ang pagtatantya ng kapasidad ay dapat pagsamahin ang IT load, coincidence factor at redundancy architecture; para sa mga proyekto ng data center sa Gitnang Silangan at Timog-silangang Asya, ang pagbabawas na dulot ng mataas na temperatura at mataas na alikabok na kapaligiran ay dapat ding isaalang-alang.
