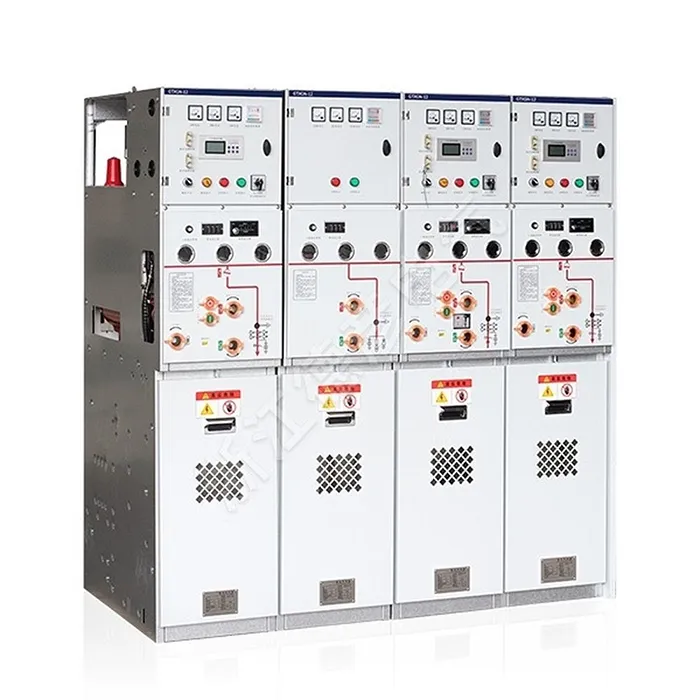

AC Metal-Insulated Ring Main Switchgear

Ang Deyan Electric ay isang propesyonal na pang-industriya na electrical supplier na may pinagsamang R&D, produksyon at serbisyo. Ang AC Metal-Insulated Ring Main Switchgear ay isang compact, air-insulated unit para sa maaasahang 10-12kV secondary power distribution. Idinisenyo para sa mga pangunahing sistema ng singsing, tinitiyak nito ang ligtas na paglipat ng pagkarga, pag-iisa ng fault, at tuluy-tuloy na supply ng kuryente. Ang matatag at modular na disenyo nito ay nag-aalok ng madaling pagpapanatili at perpektong angkop para sa mga urban grid, industriyal na estate, at komersyal na complex na nangangailangan ng maaasahan at cost-effective na pagganap ng network.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang AC Metal-Insulated Ring Main Switchgear ay isang ganap na insulated, selyadong, at walang maintenance na solusyon. Isinasama ng unit na ito ang lahat ng mga live na bahagi sa isang bloke na hinulma ng epoxy, na tinitiyak ang kabuuang kaligtasan sa malupit na kapaligiran. Ang maaasahang Ring Main Unit ay mainam para sa magkakaibang mga aplikasyon mula sa mga urban grid hanggang sa mga mapagpipiliang site tulad ng mga tunnel at paliparan. Sa pamamagitan ng compact at ligtas na disenyo nito, ginagarantiyahan ng solid-insulated switchgear na ito ang pagiging maaasahan at kaligtasan ng pagpapatakbo.

Parameter ng Produkto ( Detalye )

Proyekto	Yunit	Mga Parameter
nakagawian
Na-rate na boltahe	kV	12
Na-rate na dalas	Hz	50
Ang Dalas ng Kapangyarihan ay Makatiis sa Boltahe	kV/min	42/48
Boltahe ng salpok ng kidlat	kV	75/85
Tagal ng Arc	S	≥0.5
IP Rating para sa Mga Bahagi (Hindi Kasama ang Metering Cabinets)		IP67
Rating ng Enclosure Protection		IP4X
Rating ng Proteksyon sa Kompartamento		IP2X
Operating Power Supply Voltage	V	DC24,48,110,220
Operating Power Supply Voltage	V	AC110,220
Sistema ng Busbar
Na-rate ang kasalukuyang	A	630(1250)
Na-rate na Short-Time Withstand Current	kA/s	20/4(25/4)
Rated Peak Makatiis sa Kasalukuyang	kA	50(63)
Rated Peak Makatiis sa Kasalukuyang	kA	50
I-load ang Switch Unit
Na-rate ang kasalukuyang	A	630
Rated Short-Circuit Closing Current	KA	50
Na-rate na Short-Time Withstand Current	KA/S	20/4
Mag-load ng Switch Mechanical Life	Pangalawa
Electrical Life ng Load Switches	pangalawa	E3
Bahagyang Paglabas	pc	≤5
Unit ng Circuit Breaker
Na-rate ang kasalukuyang	A	630(1250)
Na-rate na Short-Circuit Breaking Current	KA	20(25)

Proyekto	Yunit	Mga Parameter
Rated Short-Circuit Closing Current	kA	50(63)
Na-rate na Short-Time Withstand Current	kA/S	20/4(25/4)
Mekanikal na Buhay ng mga Circuit Breaker	pangalawa	20000
Buhay ng serbisyo ng mga circuit breaker	pangalawa	E2
Na-rate na Operating Sequence		0-0.3s-CO-180s-CO
Bahagyang Paglabas	PC	≤5
I-load ang Switch-Fuse Combination Electrical Unit
Rated Kasalukuyang (Maximum)	A	200
Na-rate na Short-Circuit Breaking Current	kA	31.5
Rated Kasalukuyang (Maximum)	KA	80
Bahagyang Paglabas	PC	3150
Idiskonekta ang switch
Na-rate ang kasalukuyang	A	630/1250
Na-rate na Short-Time Withstand Current	KA	20/25
Na-rate na Maikling Oras na Tagal	S	4
Rated Peak Makatiis sa Kasalukuyang	kA	50/63
Buhay na mekanikal	Pangalawa	3000
Grounding Switch
Na-rate ang kasalukuyang	A	630/1250
Na-rate na Short-Time Withstand Current	K	20/25
Na-rate na Maikling Oras na Tagal	S	4
Rated Peak Makatiis sa Kasalukuyang	k	50/63
Rated Short-Circuit Closing Current (Peak)	KA	50
Na-rate na Mga Kasalukuyang Ikot ng Pagsasara ng Short-Circuit	Pangalawa	2
Buhay na mekanikal	Pangalawa	3000

Tampok at Application ng Produkto

Mga Site ng Application

Solid Insulation para sa Pinahusay na Kaligtasan at Eco-Friendliness

Compact at Space-Saving Design

Lubos na Maaasahan sa Masamang Kondisyon

Operasyon na Walang Pagpapanatili

Flexible at Napapalawak na Configuration

◇ Mga compact na pangalawang substation

◇ Maliit na pang-industriya at pagmimina

◇ Wind power plant

◇ Mga hotel, shopping mall, mga gusali ng opisina, mga commercial center, atbp.

◇ C- I-load ang switch unit

◇ D-Direct cable connection unit

◇ De- Direct cable connection unit na may grounding switch

◇ F- I-load ang switch-fuse combination unit

◇ V- Vacuum circuit breaker unit

AC Metal-Insulated Ring Main Switchgear
