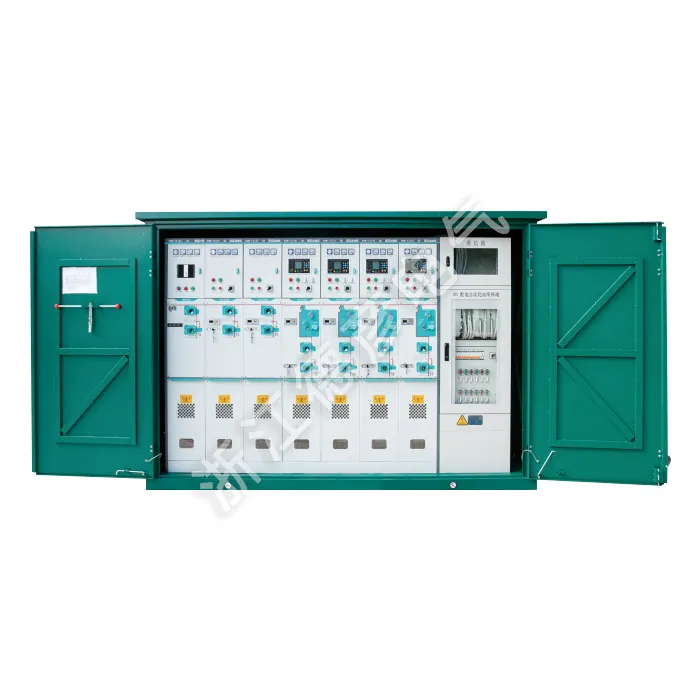

High Voltage Cable Branch Box （Outdoor Switching Station）

Ang Deyan Electric ay isang propesyonal na pang-industriya na electrical supplier na may pinagsamang R&D, produksyon at serbisyo. Ang High Voltage Cable Branch Box （Outdoor Switching Station） ay isang compact, weatherproof outdoor switching station para sa 6-35kV distribution network. Ito ay nagbibigay-daan sa ligtas na pagsasanga ng cable, koneksyon at paghihiwalay sa pamamagitan ng ganap na insulated plug-in connectors, na nagtatampok ng mga nakikitang disconnection point at maaasahang saligan. Ang solusyong ito sa pagtitipid sa espasyo ay pinapasimple ang pagpapalawak at pagpapanatili ng grid.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang High Voltage Cable Branch Box （Outdoor Switching Station） ay isang compact, weatherproof outdoor switching station para sa 6-35kV distribution network ay isang advanced na gas-insulated outdoor ring main unit na nagsasama ng mga internasyonal na standard na teknolohiya. Ang High-Voltage Cable Branch Boxes ay idinisenyo para sa 12/24kV distribution network, nagtatampok ito ng ganap na selyadong SF6 insulation, modular construction, at walang maintenance na operasyon na angkop para sa malupit na kapaligiran. Sinusuportahan ang napapalawak na pag-andar ng automation, nagbibigay-daan ito sa maaasahang pamamahagi ng kuryente sa mga industrial park, urban na lugar, at komersyal na sentro habang pinapadali ang grid intelligence.

Parameter ng Produkto ( Detalye )

Pangalan ng Proyekto			Yunit	I-load ang switch
Pangalan ng Proyekto			Yunit	C-Load Switching Unit	F-Combination Electrical Unit	V- Circuit Breaker Unit
Na-rate na boltahe			kv	12/24	12/24	12/24
Na-rate na dalas			Hz	50	50	50
Na-rate ang kasalukuyang			A	630	125	630
Rated Transfer Kasalukuyang			A		1750
Na-rate na Antas ng Pagkakabukod	1 min Power Frequency Withstand Voltage (Phase-to-Ground)	halili, sa pagsalungat	KV		42/65
	1 min Power Frequency Withstand Voltage (Phase-to-Ground)	Sa pagitan ng mga pahinga	KV		48/79
	Boltahe ng salpok ng kidlat	halili, sa pagsalungat	KV		75/125
	Boltahe ng salpok ng kidlat		KV		85/145
Na-rate na Short-Circuit Breaking Current			kV	20	315	20
Rated Short-Circuit Closing Current			KA	50	80	50
Rated Short-Circuit Closing Current (Grounding Switch)			KA	50		50
Na-rate na Short-Time Withstand Current		Pangunahing circuit	kA	20	20	20
Na-rate na Short-Time Withstand Current		Grounding Switch	KA	20	20	20
Na-rate na Maikling Oras na Tagal		Pangunahing circuit	S	4		4
Na-rate na Maikling Oras na Tagal		Grounding Switch	S	4	4	4
Rated Peak Makatiis sa Kasalukuyang		Pangunahing circuit	KA	50		50
Rated Peak Makatiis sa Kasalukuyang		Grounding Switch	KA	50	50	50
Panloob na Pagsusuri sa Arc (Internal na Pagsubok sa Arc ng Pagkasunog)			A	630	20kA/0.5s	630
Na-rate na closed-loop breaking current			A	630	Limitado ng fuse	630
Rated aktibong load breaking kasalukuyang			A	10	Limitado ng fuse	25
Rated Cable Charging at Breaking Current			Pangalawa	5000	17.4	3000
Buhay na mekanikal		I-load/Idiskonekta ang Switch	Pangalawa	3000	5000	3000
		Grounding Switch	Pangalawa		3000	10000
		Vacuum Circuit Breaker	Mpa
SF6 Gas Pressure (Ganap na Presyon sa 20°C)					0.035
Taunang Rate ng Pagtama ng Kidlat					≤0.025% taun-taon
Rating ng Proteksyon para sa Air Chamber at Fuse Tube					IP67
Rating ng Enclosure at Housing Protection					IP4X

Tampok at Application ng Produkto

Compact na Panlabas na Disenyo

Kumpletong Proteksyon sa Kapaligiran

Advanced na Gas Insulation Technology

Flexible Modular Configuration

Operasyon na Walang Pagpapanatili

Mga Site ng Application

◇ Mga compact na pangalawang substation

◇ Maliit na pang-industriya at pagmimina

◇ Wind power plant

◇ Mga hotel, shopping mall, mga gusali ng opisina, mga commercial center, atbp.

◇ C- I-load ang switch unit

◇ D-Direct cable connection unit

◇ De- Direct cable connection unit na may grounding switch

◇ F- I-load ang switch-fuse combination unit

◇ V- Vacuum circuit breaker unit

High Voltage Cable Branch Box (Outdoor Switching Station)
