Anong Voltage-Level Ring Main Unit ang Dapat Piliin para sa Distribution EPC Projects?

Sa iba't ibang pamamahagi ng EPC general-contracting projects, ang Ring Main Unit (RMU) ay gumaganap bilang pangunahing bahagi ng mataas na boltahe ng mga package substation at box-type na substation. Direktang tinutukoy ng pagpili ng antas ng boltahe nito ang katatagan, pagsunod at gastos ng proyekto ng buong solusyon sa pamamahagi ng kuryente, at isa rin itong pangunahing teknikal na alalahanin para sa mga inhinyero sa pagkuha ng EPC sa paunang yugto ng disenyo. Maraming EPC general contractor ang nagtatanong sa unang yugto ng pagtatanong: Anong boltahe-level ring main unit ang dapat piliin para sa pamamahagi ng mga proyekto ng EPC?

Matatagpuan sa Yueqing, Zhejiang,Zhejiang Deyan Electric Co., Ltd.dalubhasa sa R&D at pagmamanupaktura ng medium-voltage power distribution equipment. Nagbibigay kami ng IEC-compliant SF6 gas-insulated at eco-friendly solid-insulated ring main units, European-style package box substations, prefabricated cabin-type substation at isang buong hanay ng power distribution equipment. Matagal na kaming nagsilbi sa mga kliyenteng pangkalahatang-kontrata ng EPC sa buong mundo at nagbibigay ng mga customized na solusyon sa pagpili ng RMU para sa iba't ibang proyekto sa pamamahagi.

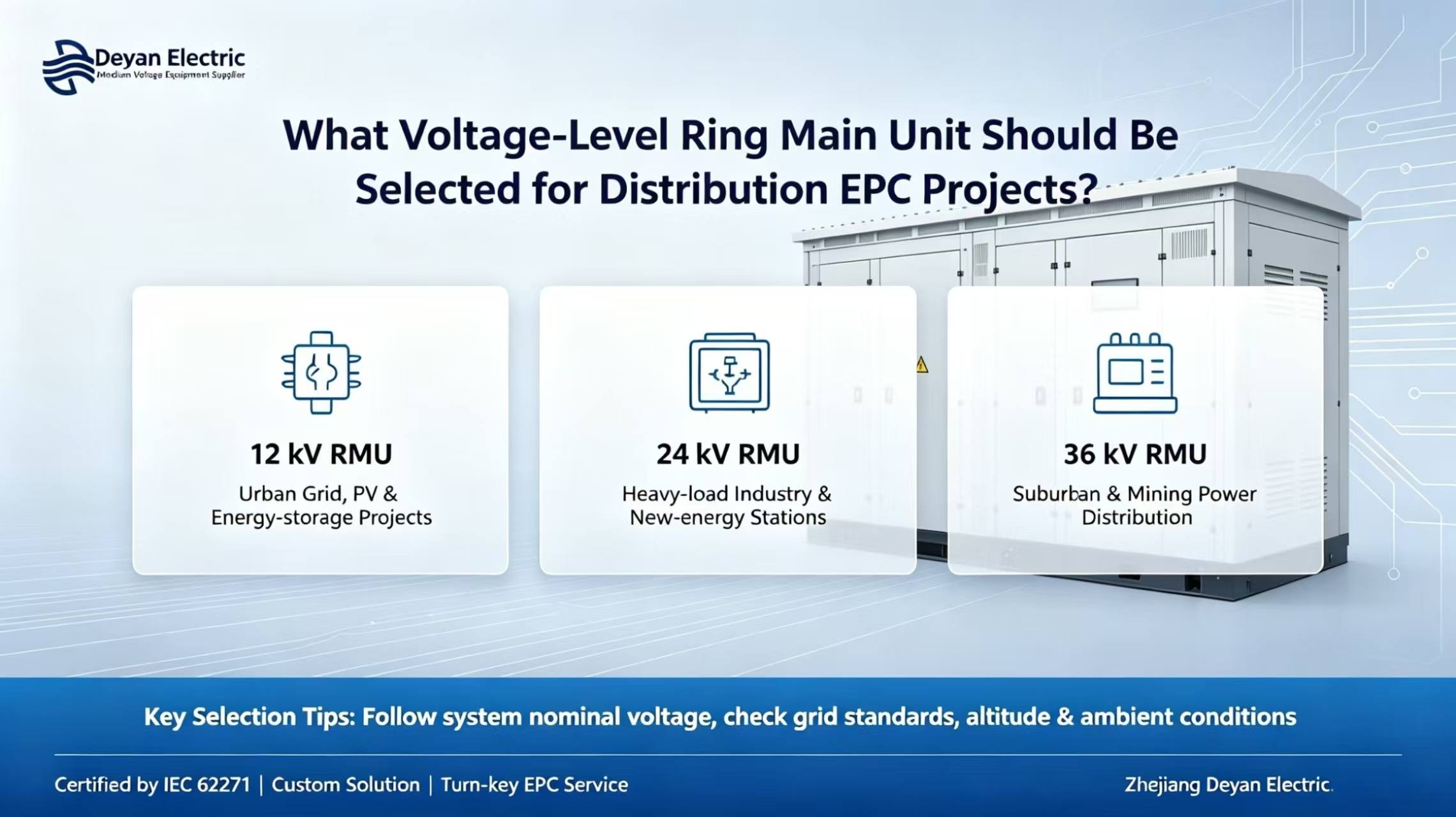

Sanggunian para sa Mainstream Ring-Main-Unit Voltage-level Selection sa Distribution EPC Projects

12 kV (10 kV system)

Ang 12 kV ring main unit ay ang mainstream na modelo na malawakang pinagtibay sa pandaigdigang pamamahagi ng mga proyekto ng EPC. Malawakang ginagamit ito sa pagsasaayos ng network ng pamamahagi ng lunsod, pamamahagi ng kuryente sa industriyal-park, koneksyon ng grid ng PV at pag-iimbak ng enerhiya, at mga substation ng pakete na maliit hanggang katamtaman ang laki. Nagtatampok ng mataas na modularity at nakokontrol na mga gastos, ang RMU na ito ay umaangkop sa karamihan ng mga kumbensyonal na ring power supply architecture, na may short-circuit na makatiis sa kasalukuyang mga opsyon na 20 kA / 25 kA. Ito rin ang pinakamadalas na tinatanong na detalye para sa mga proyekto ng EPC.

24 kV

Ang 24 kV ring main unit ay kadalasang ginagamit para sa mga pang-industriyang zone na may mas malalaking load at mas mahabang distansya ng power-transmission, pati na rin ang mga bagong-energy collection station. Kung ikukumpara sa 12 kV na solusyon, binabawasan nito ang mga pagkalugi sa linya at binabawasan ang pamumuhunan sa mga cross-section ng cable, na ginagawa itong angkop para sa malalaking kapasidad na mga proyektong pangkalahatang-kontrata ng EPC. Nangangailangan ito ng mas mataas na mga grado sa pagkakabukod ng kagamitan at pinatibay na disenyo ng istruktura ng cabinet, at ang kabuuang gastos nito ay mas mataas kaysa sa isang 12 kV ring main unit.

36 kV (33 kV system)

Ang 36 kV ring main units ay naka-deploy para sa malayuang suburban distribution network, malakihang lugar ng pagmimina at long-distance power-supply EPC work. Nahuhulog sa kategoryang medium-high-voltage distribution, ang mga ito ay karaniwang ginagamit kasama ng malalaking kapasidad na mga substation ng pakete, at nagpapataw ng mas mataas na mga kinakailangan sa pagkakabukod, panloob na proteksyon ng arko at pagsubok sa pagtanggap ng pabrika (FAT).

Pangunahing Prinsipyo sa Pagpili:Ang na-rate na boltahe ng pangunahing yunit ng singsing ay dapat matukoy ayon sa nominal na boltahe ng sistema ng proyekto, sa halip na batay lamang sa kapasidad ng transpormer. Dapat munang kumpirmahin ng mga kliyente ng EPC ang mga lokal na pamantayan ng grid, mga parameter ng short-circuit ng system, altitude ng proyekto, temperatura sa paligid at mga kondisyon ng halumigmig bago i-finalize ang rated boltahe ng ring main unit.

Mga Karagdagang Pagsasaalang-alang para sa Pagpili ng Kagamitang EPC-proyekto

Bukod sa antas ng boltahe, dapat ding bigyang-pansin ng mga pangkalahatang kontratista ng EPC ang mga pamantayan ng produkto, kakayahang umangkop sa kapaligiran at kumpletong-set na kakayahan sa paghahatid kapag bumibili ng mga pangunahing yunit ng singsing:

Mga Kinakailangan sa Sertipikasyon:Ang mga produkto ay dapat sumunod sa mga internasyonal na pamantayan ng serye ng IEC 62271. Ang buong hanay ng mga ulat ng uri-test at mga sertipiko ng CE ay dapat na magagamit upang suportahan ang pagsusuri sa pagguhit ng proyekto at Pagsusuri sa Pagtanggap ng Pabrika.

Kakayahang umangkop sa kapaligiran:Available ang pag-customize para sa panlabas na rating ng proteksyon ng IP54, mga anti-condensation temperature-control system at mga anti-corrosion coating para sa mga lugar sa baybayin, upang umangkop sa mga kumplikadong kondisyon ng operating gaya ng mataas na temperatura, mataas na kahalumigmigan at mataas na altitude.

Kumpletong-set na Mga Solusyon sa Pagsuporta:Ang Deyan Electric ay maaaring mag-supply ng mga standalone ring main units, gayundin ng mga turnkey solution ng integrated package substation na pinagsasama ang mga RMU, transformer at low-voltage cabinet. Ang one-stop na paghahatid ay nagbabawas ng mga gastos sa komunikasyon para sa mga kliyente ng EPC na nagmumula sa multi-party na pagkuha at koordinasyon para sa pagkomisyon.

Matalinong Pag-upgrade:Ang mga intelligent na terminal ng FTU ay opsyonal upang mapagtanto ang lokasyon ng fault at remote monitoring function, na angkop para sa mga proyekto ng EPC ng mga smart distribution network at new-energy grid-connection.

Konklusyon

Ang pagpili sa antas ng boltahe ay ang pangunahing hakbang para sa kahulugan ng detalye ng ring-main-unit. Ang maling pagpili ay maaaring magpalitaw ng matitinding panganib tulad ng nabigong pagtanggap ng grid, labis na karga ng kagamitan at pagkaantala ng proyekto. Ipinagmamalaki ang isang propesyonal na electrical-engineering technical team, ang Zhejiang Deyan Electric Co., Ltd. ay maaaring maghatid ng mga serbisyo sa pagpili ng boltahe ng ring-main-unit at disenyo ng pangunahing-scheme batay sa mga drawing ng proyekto ng EPC at mga detalye ng lokal na grid. Sinusuportahan ang pag-customize ng ODM upang makapaghatid ng matatag at maaasahang medium-voltage na mga solusyon sa pamamahagi ng kuryente para sa mga proyektong EPC sa pamamahagi ng mundo.
