Extractable Switch Cabinet Outline sa pamamagitan ng Extraction

Ang Deyan Electric ay isang propesyonal na supplier na may masaganang karanasan sa pagmamanupaktura sa mga pang-industriyang electrical appliances. Ang na-extract na switch cabinet Outline by extraction ay nagtatampok ng modular draw-out na disenyo na may rated operational voltage hanggang 660V. Tinitiyak ng compartmentalized na istraktura nito ang ligtas na operasyon, habang ang mga standardized functional unit ay nagbibigay ng flexible na configuration para sa power distribution at motor control applications.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Extractable switch cabinet Outline sa pamamagitan ng extraction ay malawakang ginagamit sa mga power plant, metallurgical rolling mill, petrochemical plant, light industry at mga pabrika ng tela, port at dock, hotel at guesthouses, atbp., bilang isang distribution system para sa AC three-phase four-wire o five-wire system na may boltahe na 380V o 660V, isang frequency na 500A, mas mababa sa kasalukuyang rate ng 50 Hz. supply at sentralisadong kontrol ng mga motor.

Ang Extractable switch cabinet Outline sa pamamagitan ng extraction ay sumailalim sa komprehensibong uri ng mga pagsubok at nakakuha ng CCC certification. Ito ay isang high-grade na binuo na low-voltage switch cabinet na sumusunod sa mga sumusunod na pamantayan:

National Standard GB7251.1-2005 "Low-Voltage Switchgear Enclosures" at International Standard IEC60439.1-1992 "Low-Voltage Switchgear and Control Equipment".

Parameter ng Produkto ( Detalye )

Kategorya	Pagtutukoy
Mga Pangunahing Parameter
Na-rate na Boltahe ng Operasyon	400V / 660V
Na-rate na Boltahe ng Insulation	690V
Na-rate na Dalas	50Hz
Mga katangiang elektrikal
Pangunahing Busbar Rated Kasalukuyang	≤5000A
Peak Makatiis sa Kasalukuyang	176kA (para sa minimum na 0.1s)
Maikli ang Panahon Makatiis sa Kasalukuyan	100kA (para sa 1s minimum)
Degree ng Proteksyon
Enclosure	IP30 (karaniwan)
Mga Panloob na Kompartamento	IP40 (para sa mga functional unit)
Mga Katangiang Mekanikal
Buhay Mekanikal	Mekanismo ng paglabas: ≥1,000 na operasyon
	Circuit breaker: ≥10,000 na operasyon
Pagsunod sa Pamantayan	IEC 61439-1/2, GB 7251.1
Mga Kondisyon sa Kapaligiran
Ambient Temperatura	-5°C hanggang +40°C
Kamag-anak na Humidity	≤95% (hindi nakaka-condensing)
Altitude	≤2000m
Mga Pangunahing Bahagi
Mga Circuit Breaker	Tugma sa mga karaniwang molded case circuit breaker
Mga Device na Proteksyon	Sinusuportahan ang iba't ibang mga digital relay at monitoring device
Mga Espesyal na Tampok
Interlocking System	Mechanical at electrical interlocks para sa ligtas na operasyon
Komunikasyon	Opsyonal na interface ng komunikasyon (Modbus, Profibus)

Tampok at Application ng Produkto

Advanced na Modular Draw-out na Disenyo

Comprehensive Safety Protection System

Mga Parameter ng Elektrikal na Mataas ang Pagganap

Matatag na Structural Integrity

Flexible na Kakayahang Configuration

Mga Site ng Application

◇ Mga compact na pangalawang substation

◇ Maliit na pang-industriya at pagmimina

◇ Wind power plant

◇ Mga hotel, shopping mall, mga gusali ng opisina, mga commercial center, atbp.

◇ C- I-load ang switch unit

◇ D-Direct cable connection unit

◇ De- Direct cable connection unit na may grounding switch

◇ F- I-load ang switch-fuse combination unit

◇ V- Vacuum circuit breaker unit

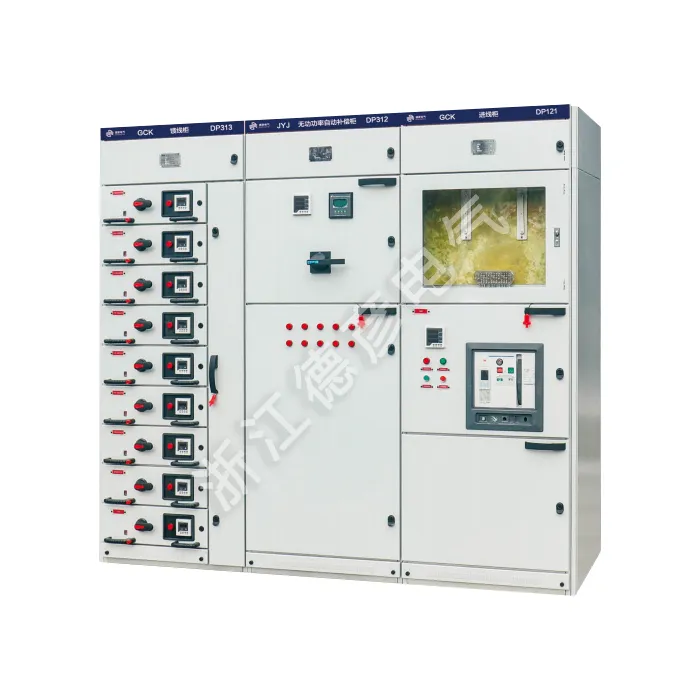

Extractable Switch Cabinet Outline By Extraction
