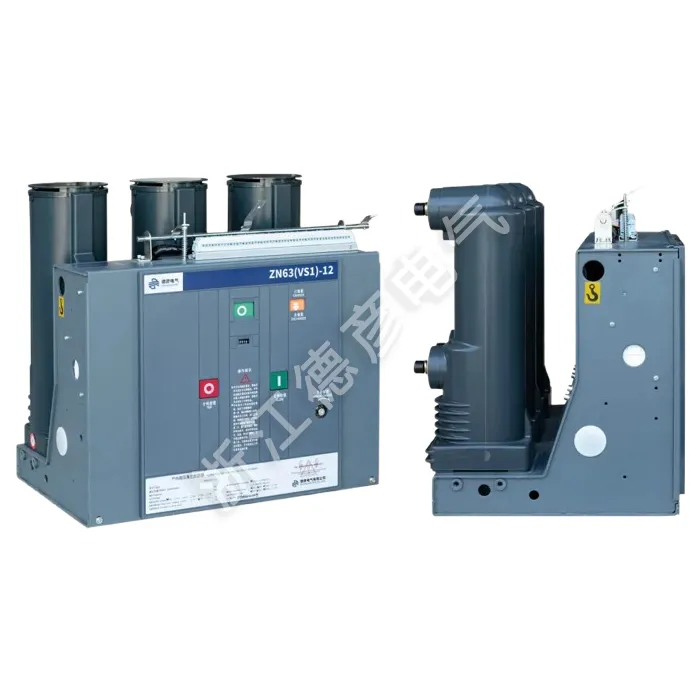

Nakapirming Indoor High-Voltage Vacuum Circuit Breaker

Ang Deyan Electric ay isang propesyonal na supplier na may masaganang karanasan sa pagmamanupaktura sa mga pang-industriyang electrical appliances. Ang Fixed Indoor High-Voltage Vacuum Circuit Breaker na idinisenyo para sa 12kV system. Gamit ang advanced na teknolohiya ng vacuum interruption, tinitiyak nito ang maaasahang kasalukuyang breaking, minimal na pagpapanatili, at pinahusay na kaligtasan. Compact at versatile, ito ay perpekto para sa pamamahagi ng kuryente at proteksyon sa iba't ibang mga pang-industriya at utility na aplikasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Fixed Indoor Vacuum Circuit Breaker ay isang three-phase AC 50Hz, 12KV indoor switchgear. Ito ay angkop para sa kontrol at proteksyon ng mga pang-industriya na negosyo, mga planta ng kuryente, mga substation, at mga pasilidad ng elektrikal, at angkop para sa mga madalas na lugar ng operasyon. Ang mekanismo ng pagpapatakbo at ang circuit breaker body ay isinama. Maaari itong idisenyo bilang isang nakapirming yunit ng pag-install o nilagyan ng isang nakalaang mekanismo ng pag-andar upang bumuo ng isang yunit ng drawer para magamit. Ang pangunahing bahagi ng circuit ng Fixed Indoor Vacuum Circuit Breaker ay maaaring magpatibay ng integral solidified terminal pole upang makamit ang miniaturization, mataas na pagiging maaasahan, at walang maintenance ng circuit breaker. Maaari itong nilagyan ng KYN28-12(GZS) type medium-mounted drawer-type switch cabinet, at ang fixed type ay maaari ding gamitin sa XGN fixed-type switch cabinet.

Parameter ng Produkto ( Detalye )

Serial Number	Pangalan		Yunit	Data
1	Na-rate na boltahe		kV	12
2	Pinakamataas na operating boltahe		KV	12
3	Na-rate ang kasalukuyang		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Na-rate ang Current ng Short-Circuit Breaking (Na-rate na Thermal Stability Current - RMS)		KA	20/25	31.5		40
5	Rated Short-Circuit Closing Current (Peak)		KA	50/63	80		100
6	Rated Peak Withstand Current (Rated Dynamic Stability Current - Peak)		KA	50/63	80		100
7	4S Rated na Short-Circuit na Nakatiis sa Kasalukuyang		KA	20/25	31.5		20/25
8	Na-rate na Antas ng Pagkakabukod	Working Voltage Withstand (Bago at Pagkatapos ng Rated Breaking)/1 min Power Frequency Voltage Withstand	KV	Ground 42 (Break 48)
		Makatiis sa Boltahe (Bago at Pagkatapos ng Rated Breaking) / Peak Rated Lightning Impulse Withstand Voltage		Ground 75 (Break 85)
9	Na-rate na Thermal Stability Time		S	4
10	Na-rate na Operating Sequence			Hiwalay -0.3S - Pinagsama -180S - Pinagsama
11	Buhay na mekanikal		Pangalawa	20000
12	Rated Short-Circuit Breaking Kasalukuyang Bilang ng mga Break		Pangalawa	50
13	Operating Mechanism Rated Closing Voltage (DC)		v	AC, DC 110,220
14	Operating Mechanism Rated Opening Voltage (DC)		v	AC, DC 110,220
15	Contact gap		mm	11±1
16	Overstroke (contact spring compression haba)		mm	3.5±0.5
17	Tatlong yugto ng pagsasara at pagbubukas ng bounce time		MS	≤2
18	Makipag-ugnayan sa bounce time habang nagsasara		MS	≤2
19	Average na bilis ng tripping		MS	0.9~1.2
	Average na bilis ng pagsasara		MS	0.5-~0.8
20	Oras ng pagbubukas	Sa maximum na operating boltahe	S	≤0.05
21		Sa pinakamababang operating boltahe		≤0.08
22	Oras ng pagsasara		S	0.1
23	Paglaban ng bawat phase main circuit		μΩ	630 ≤50		1250 ≤ 45
24	Pinapayagan ang pinagsama-samang kapal ng pagsusuot para sa gumagalaw at nakatigil na mga contact		mm	3

Tampok at Application ng Produkto

Advanced na Vacuum Interruption

Fixed at Compact na Disenyo

Mataas na Kaligtasan at Maaasahan

Spring Operating Mechanism

Maramihang Saklaw ng Application

◇ Mga compact na pangalawang substation

◇ Maliit na pang-industriya at pagmimina

◇ Wind power plant

◇ Mga hotel, shopping mall, mga gusali ng opisina, mga commercial center, atbp.

◇ C- I-load ang switch unit

◇ D-Direct cable connection unit

◇ De- Direct cable connection unit na may grounding switch

◇ F- I-load ang switch-fuse combination unit

◇ V- Vacuum circuit breaker unit

Fixed Indoor High-Voltage Vacuum Circuit Breaker
