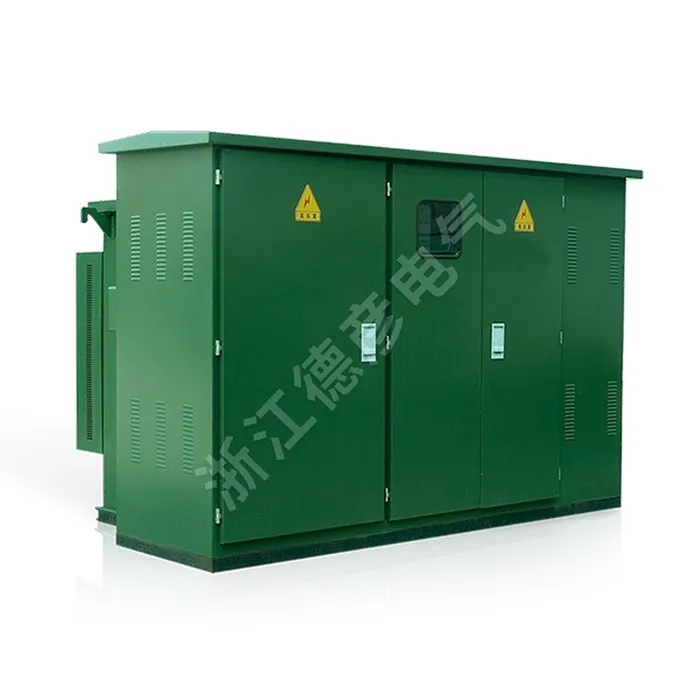

American-style Prefabricated Box-Type Substation

Ang Deyan Electric ay isang propesyonal na supplier na may masaganang karanasan sa pagmamanupaktura sa mga pang-industriyang electrical appliances. Ang American-style prefabricated box-type substation ay isang compact, fully integrated solution para sa 10kV-35kV power distribution. Nagtatampok ito ng tamper-proof, weatherproof steel enclosure na may klasikong aesthetic na disenyo. Pinagsasama ng "plug-and-play" na unit na ito ang isang high-voltage ring main unit, isang low-loss transformer, at low-voltage switchgear sa isang solong, matatag na sistema. Tinitiyak nito ang maaasahang pagganap, madaling pag-install, at perpekto para sa mga pampublikong espasyo, lugar ng tirahan, at mga pang-industriyang aplikasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang American-style prefabricated box-type substation ay nagsasama ng advanced na internasyonal na teknolohiya habang iniangkop sa mga domestic na kondisyon. Nagtatampok ang American-style prefabricated box-type substation ng compact na disenyo, madaling pag-install at pagpapanatili, mababang ingay, mababang pagkalugi, proteksyon laban sa pagnanakaw, malakas na overload na kapasidad, at komprehensibong mga pananggalang. Ito ay angkop para sa mga bagong lugar ng tirahan, berdeng sinturon, parke, istasyon, hotel, construction site, paliparan, at katulad

Parameter ng Produkto ( Pagtutukoy )

Serial Number	Pangalan	Yunit	Teknikal na Pagtutukoy
1	Na-rate na boltahe	kv	10/0.4 (Mataas na Presyon/Mababang Presyon)
2	Pinakamataas na operating boltahe	kv	12 (Mataas na boltahe na bahagi)
3	Na-rate na dalas	Hz	50
4	Na-rate na kapasidad	KVA	50-1600
5	Ang 1 minutong dalas ng kuryente ay makatiis ng boltahe	KV	35
6	Boltahe ng salpok ng kidlat	KV	75
7	Paraan ng paglamig		Oil-immersed self-cooling
8	High-voltage backup fuse breaking current	kA	50
9	Insertion fuse breaking current	KA	2.5
10	Temperatura sa paligid	℃	-35-+40
11	Pinapayagan ang pagtaas ng temperatura ng coil	k	65
12	Walang-load na regulasyon ng boltahe		±5% o ±2 × 2.5%
13	Antas ng Ingay	dB	50
14	Rating ng Proteksyon		IP43

Talahanayan ng Teknikal na Pagtutukoy ng Transformer

Itinatampok ang bagong S9 series transformer core, na nag-aalok ng mababang pagkalugi, mahusay na overload capacity, at malakas na short-circuit resistance. Ang lahat ng mga fastener ay ginagamot ng mga anti-loosening measures, na inaalis ang pangangailangan para sa core lifting. Bilang kahalili, available din ang superior S10 series at S11 series transformers.

Kapasidad kVA	Boltahe kV		Pagtatalaga ng Pangkat ng Koneksyon	Walang-load na kasalukuyang %			Walang-load na kasalukuyang %			Impedance Voltage %	S9	S10	S11
Kapasidad kVA	Mataas na presyon	Mababang presyon	Pagtatalaga ng Pangkat ng Koneksyon	S9	S10	S11	S9	S9	S11	Impedance Voltage %	S9	S10	S11
50	10±5% o ±2×2.5%	0.4	Dyn11o Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Tampok at Application ng Produkto

Pinagsama at Compact na Disenyo

Oil-Immersed Transformer Core

Mataas na Kaligtasan at Tamper-Resistance

Pre-Tested para sa Pagiging Maaasahan

Flexible na Pag-install at Grounding

Mga Site ng Application

◇ Mga compact na pangalawang substation

◇ Maliit na pang-industriya at pagmimina

◇ Wind power plant

◇ Mga hotel, shopping mall, mga gusali ng opisina, mga commercial center, atbp.

◇ C- I-load ang switch unit

◇ D-Direct cable connection unit

◇ De- Direct cable connection unit na may grounding switch

◇ F- I-load ang switch-fuse combination unit

◇ V- Vacuum circuit breaker unit
