Paano Tumatanggap, Namamahagi, Kinokontrol, Pinoprotektahan, at Sinusubaybayan ng KYN28-12 ang Power

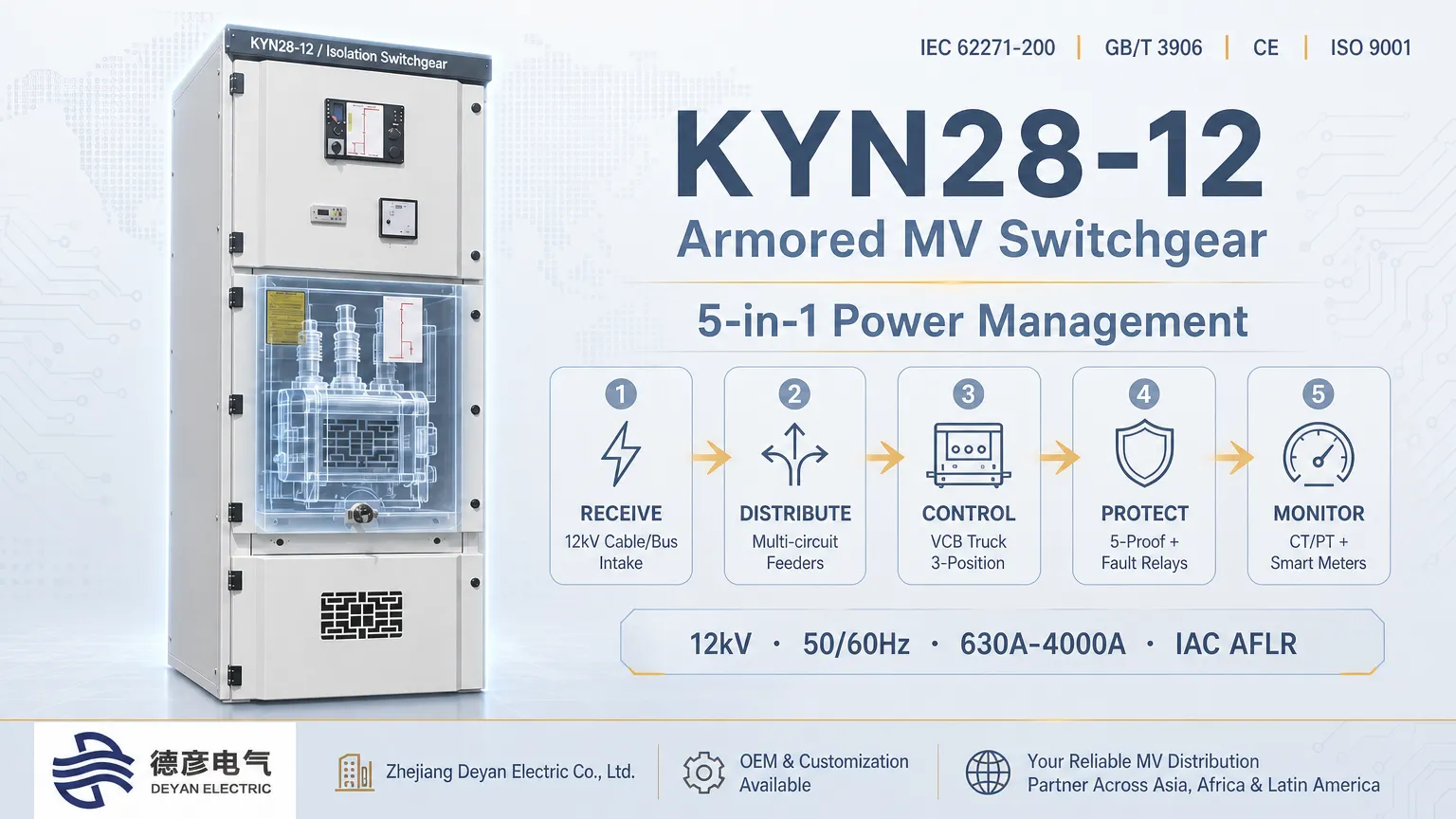

Ang KYN28‑12 metal-clad withdrawable AC metal‑enclosed switchgear (medium-voltage cabinet) ay core complete-set na kagamitan para sa 12 kV indoor power distribution. Ginawa alinsunod sa IEC 62271‑200 at GB/T 3906, malawak itong inilalapat sa mga substation, industriyal-mining project, photovoltaic power plants, urban power-grid renovation at overseas infrastructure. Kaya paano tinatanggap, at naipamahagi ng KYN28-12 switchgear ang proteksyon ng kuryente, at namamahagi?

Ang switchgear na ito ay tumatanggap ng mataas na boltahe na kapangyarihan sa pamamagitan ng mga incoming-feed unit, namamahagi ng enerhiya sa pamamagitan ng busbar system, kinokontrol ang mga circuit sa pamamagitan ng mga vacuum-circuit-breaker truck, nagpapatupad ng fault protection gamit ang microprocessor-based relays, at nagsasagawa ng operational monitoring gamit ang mga CT, PT at pangalawang instrumento. Pinagsasama ang limang pangunahing function na ito, nagsisilbi itong kritikal na hub para sa 10‑12 kV power‑distribution system.Zhejiang Deyan Electric Co., Ltd.ay matatagpuan sa Leqing, Wenzhou, Zhejiang. Dalubhasa ito sa R&D, produksyon at pag-export ng mataas at mababang boltahe na kumpletong hanay ng mga kagamitan sa pamamahagi. Maaari itong magbigay ng standardized at customized na KYN28-12 switchgear na komprehensibong solusyon, na may mga produktong angkop para sa mga kondisyon ng proyekto sa maraming bansa sa ibang bansa sa Asia, Africa, Latin America, Middle East at iba pang mga rehiyon.

1. Power Reception: Inlet para sa High-voltage Supply

Ang pagtanggap ng kuryente ay pangunahing kinukumpleto ng papasok na-feed cabinet. Ang 12 kV na mataas na boltahe na kapangyarihan mula sa mga upstream na substation o mga transformer ay ipinapasok sa cable compartment ng incoming-feed cabinet sa pamamagitan ng mga cable o bus duct, pagkatapos ay konektado sa mga pangunahing busbar sa loob ng busbar compartment.

Ang pag-ampon ng metal-partitioned compartmentalized structure, ang busbar compartment, circuit-breaker compartment, cable compartment at secondary-instrument compartment ay pinaghihiwalay ng mga metal barrier. Pinapababa nito ang mga panganib sa arc-fault at tinitiyak ang ligtas at stable na high-voltage power intake. Ang mga switchgear ng KYN28‑12 na ginawa ng Zhejiang Deyan Electric ay tugma sa 50 Hz/60 Hz power grids at sumusuporta sa iba't ibang mga kasalukuyang na-rate na mga detalye. Ang pag-customize para sa mataas na altitude, mataas na temperatura at maalikabok na kapaligiran ay magagamit upang umangkop sa mga kondisyon ng pagpapatakbo ng grid sa Southeast Asia, Africa, Latin America at iba pang mga bansa sa ibang bansa.

2. Power Distribution: Power Delivery sa Maramihang Load Circuit

Pagkatapos maabot ng kuryente ang mga pangunahing busbar, ang pamamahagi ng kuryente ay naisasakatuparan sa pamamagitan ng papalabas na mga kabinet ng feed, mga kabinet ng bus-coupler at mga kabinet ng pagsukat ng PT. Ang mga pangunahing busbar ay naglilihis ng kuryente sa mga indibidwal na papalabas na circuit para sa mga downstream load tulad ng mga transformer ng pamamahagi, mga high-voltage na motor, mga device na konektado sa photovoltaic grid at kagamitan sa pagmimina.

Sinusuportahan ang single-busbar at sectionalized na single-busbar na configuration. Maaaring magdagdag ng mga karagdagang outgoing-feed cabinet upang palawakin ang kapasidad para sa mga industrial park, minahan at bagong-energy power station, na nagbibigay-daan sa rational power allocation at pinahusay na power-supply reliability. Maaaring kumpletuhin ng Zhejiang Deyan Electric ang kumpletong-set na disenyo ng cabinet solution, assembly at full-scope na mga factory test alinsunod sa mga single-line diagram ng mga customer, upang mabawasan ang pressure ng on-site commissioning para sa mga proyekto sa ibang bansa.

3. Circuit Control: Circuit Switching sa pamamagitan ng Circuit‑breaker Truck

Ang vacuum-circuit-breaker truck ay ang pangunahing bahagi ng kontrol ng KYN28‑12. Mayroon itong tatlong posisyon:

• Posisyon ng serbisyo: Sarado ang pangunahing circuit para sa normal na supply ng kuryente;
• Posisyon ng pagsubok: Ang pangunahing circuit ay nakahiwalay habang ang pangalawang control circuit ay nananatiling energized para sa pag-debug nang walang mataas na boltahe;
• Inalis ang posisyon: Ganap na nakuha ang trak para sa kumpletong galvanic isolation upang mapadali ang pagpapanatili at pagpapalit.

Parehong available ang lokal na manual operation at remote electric closing/tripping para sa circuit switching at load transfer. Pinipigilan ng kumpletong mekanikal na "five-prevention" interlock system ang mga mal-operasyon gaya ng pagpasok/pag-withdraw ng trak sa ilalim ng karga o pagbubukas ng pinto sa mga live na compartment, na inaalis ang mga panganib sa kaligtasan na dulot ng error ng operator. Ang Deyan Electric ay nagsasagawa ng buong-item na pag-verify ng mga mekanikal na interlock bago ang paghahatid ng pabrika upang matiyak ang ligtas at maaasahang on-site na operasyon.

4. Proteksyon ng Circuit: Multi-level na Fault Mitigation para sa Fault-circuit Isolation

Ang mga mekanikal na interlock at intelligent control system ay nakikipag-ugnayan sa mga vacuum circuit breaker upang mahawakan ang mga karaniwang pagkakamali sa pamamahagi kabilang ang short-circuit, overload, earth-fault at abnormal na boltahe:

• Agad na proteksyon ng short-circuit: Mga biyahe sa loob ng millisecond pagkatapos ng short-circuit na paglitaw upang ihiwalay ang mga sira na circuit at pigilan ang pagpapalaganap ng fault;
• Proteksyon ng labis na karga: Naantalang tripping sa ilalim ng matagal na labis na karga upang maiwasan ang sobrang pag-init na pinsala sa mga cable at kagamitan;
• Proteksyon ng earth-fault: Nakatuklas ng mga single-phase earth fault at nagti-trigger ng tripping o mga alarma laban sa mga panganib sa pagtagas;
• Over-voltage / under-voltage na proteksyon: Sinusubaybayan ang boltahe ng busbar sa pamamagitan ng mga PT at pinuputol ang kuryente kapag lumampas ang boltahe sa mga threshold, na angkop para sa mga grid sa ibang bansa na may matinding pagbabagu-bago ng boltahe.

Ang compartmentalized metal-clad na disenyo ay nagkulong sa mga panloob na arko sa loob ng isang compartment, na pumipigil sa mga single-point fault na kumalat sa buong busbar at nagpapanatili ng power supply para sa malusog na mga circuit. Maaaring i-configure ang mainstream domestic at international protection relay upang matugunan ang mga teknikal na detalye ng iba't ibang bansa.

5. Circuit Monitoring: Real-time na Data Acquisition para sa Intelligent Operation & Maintenance

Ang pagsubaybay sa circuit ay magkakatuwang na ipinatutupad ng mga kasalukuyang transformer (CTs), mga transformer ng boltahe (PT), matalinong metro, mga indicator ng live-line at mga yunit ng proteksyon. Kinokolekta ng mga CT ang kasalukuyang circuit habang ang mga PT ay nakakakuha ng boltahe ng busbar. Ang data ng pagpapatakbo ay ipinapadala sa mga pangalawang instrumento at mga aparatong proteksiyon. Maaaring basahin ng mga operator ang mga real-time na parameter kabilang ang boltahe, kasalukuyang, kapangyarihan at katayuan ng circuit-breaker; ang system ay nagtatala ng mga kaganapan sa pagkakamali at naglalabas ng mga signal ng alarma. Ang mga live-line indicator ay nagbibigay ng malinaw na visual na babala ng mga pinalakas na high-voltage compartment. Sinusuportahan ng ilang partikular na configuration ang koneksyon ng SCADA para sa malayuang pag-access ng data at pagsubaybay sa status, pagpapababa ng on-site na O&M workload para sa mga proyekto sa ibang bansa. Ang Deyan Electric ay maaaring magbigay ng kumpletong pangalawang schematic diagram at mga wiring drawing bilang mga sumusuportang dokumento upang mapadali ang koordinasyon ng konstruksiyon para sa mga inhinyero ng EPC sa ibang bansa.

6. Mga Pakinabang para sa mga Proyekto sa Foreign-trade

• Kakayahang umangkop sa kapaligiran: Karaniwang saklaw ng temperatura ng pagpapatakbo: ‑15 ℃ ~ +40 ℃; derated custom na disenyo para sa mataas na altitude, mataas na temperatura, mahalumigmig at maalikabok na kapaligiran.
• Pagsunod at sertipikasyon: Ginawa ayon sa IEC 62271 internasyonal na pamantayan. CE, ISO 9001 at iba pang mga sertipiko ay magagamit para sa pagtanggap ng proyekto at customs clearance.
• Modular na konstruksyon: Gabinete na binuo mula sa galvanized‑aluminum steel sheet na pinoproseso ng CNC. Simpleng pag-install; pinapadali ng mga modular na trak ang pagpapalit ng ekstrang bahagi at binabawasan ang mga gastos sa pagpapanatili.
• One-stop service: Saklaw ng saklaw ang disenyo ng solusyon, pagmamanupaktura, mga pagsubok sa pabrika, packaging na karapat-dapat sa dagat at paghahatid ng teknikal na dokumento. OEM / ODM customization ay suportado. Ang klase ng proteksyon, configuration ng circuit at 50 Hz / 60 Hz frequency ay maaaring iayon kung kinakailangan.

Buod

Ang KYN28‑12 switchgear ay tumatanggap ng electric energy sa pamamagitan ng mga papasok na feed unit at namamahagi ng kuryente sa pamamagitan ng busbar system. Ang mga vacuum-circuit-breaker truck ay nagsasagawa ng circuit control; ang mga relay ng proteksyon na nakabatay sa microprocessor ay napagtatanto ang proteksyon ng fault; Pinapagana ng mga CT, PT at pangalawang intelihente na bahagi ang pagsubaybay sa circuit. Ang koordinasyon ng limang function na ito ay ginagarantiyahan ang ligtas at maaasahang operasyon ng 12 kV power‑distribution system. Bilang orihinal na tagagawa ng kagamitan,Zhejiang Deyan Electric Co., Ltd.ay maaaring magbigay sa mga EPC sa ibang bansa at mga kontratista ng engineering ng kumpletong customized at supply ng mga serbisyo para sa KYN28-12 switchgear, na nagsisilbing isang maaasahang kasosyo para sa mga proyekto sa pamamahagi ng medium-voltage sa ibang bansa.
