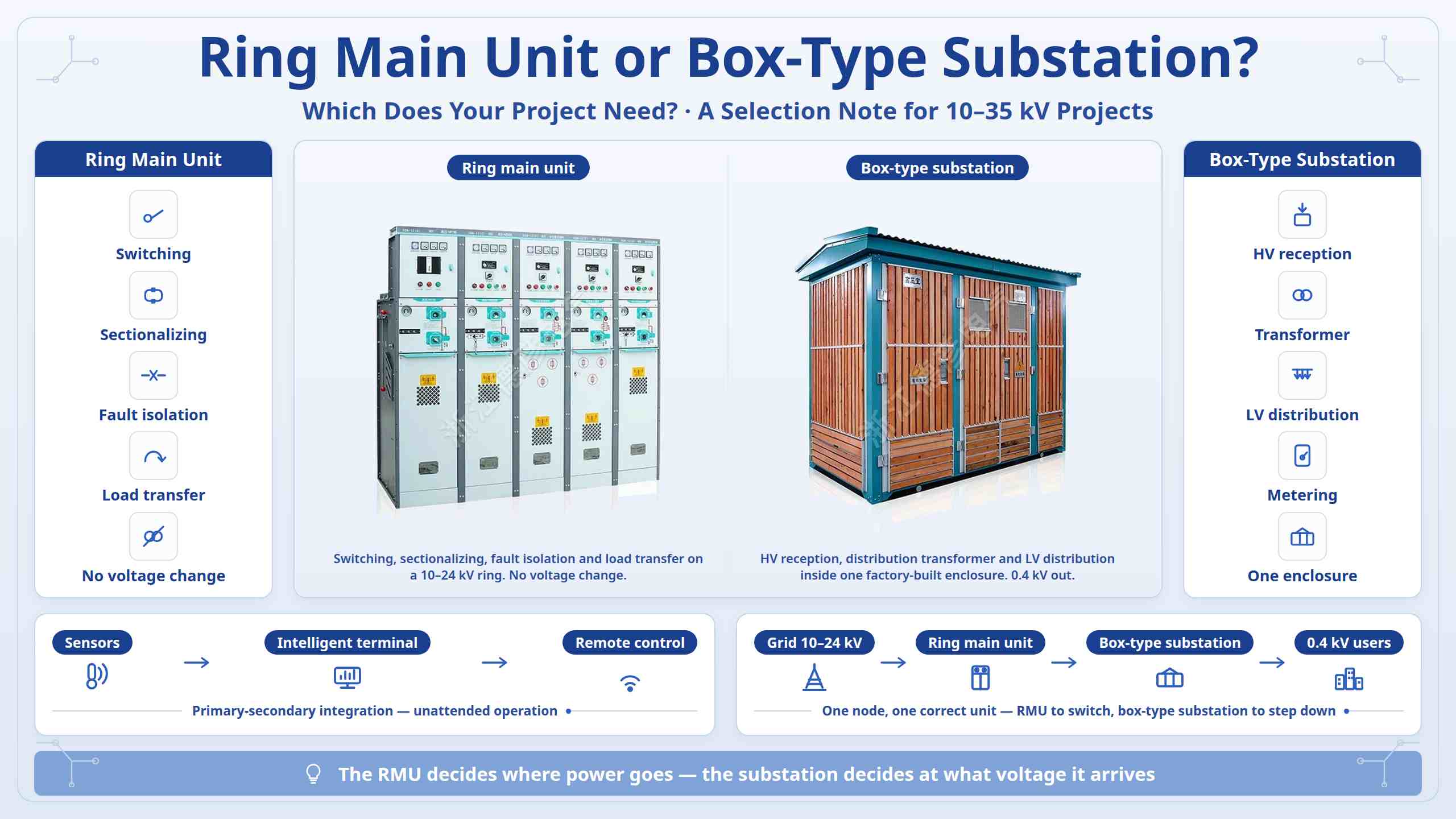

Ring Main Unit o Box-Type Substation: Alin ang Kailangan ng Iyong Proyekto?

Sa 10-35kV na mga proyekto sa pamamahagi, ang ring main unit (RMU) at ang box-type na substation ay madalas na binabanggit sa parehong pagsusuri sa disenyo. Dahil pareho silang compact at pareho ay factory-built, minsan ay itinuturing silang mga mapagkumpitensyang opsyon. Hindi sila. Ang desisyon ay bumaba sa isang tanong tungkol sa node na iyong pinaplano: kailangan ba ng puntong ito na ibaba ang boltahe at ipamahagi ang mababang boltahe na kapangyarihan, o kailangan lang ba nitong lumipat, mag-sectionalize at magkonekta ng mga linya?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), na gumagawa ng parehong linya ng produkto, ay nagtatakda ng praktikal na hangganan sa ibaba.

I. Dalawang Magkaibang Trabaho

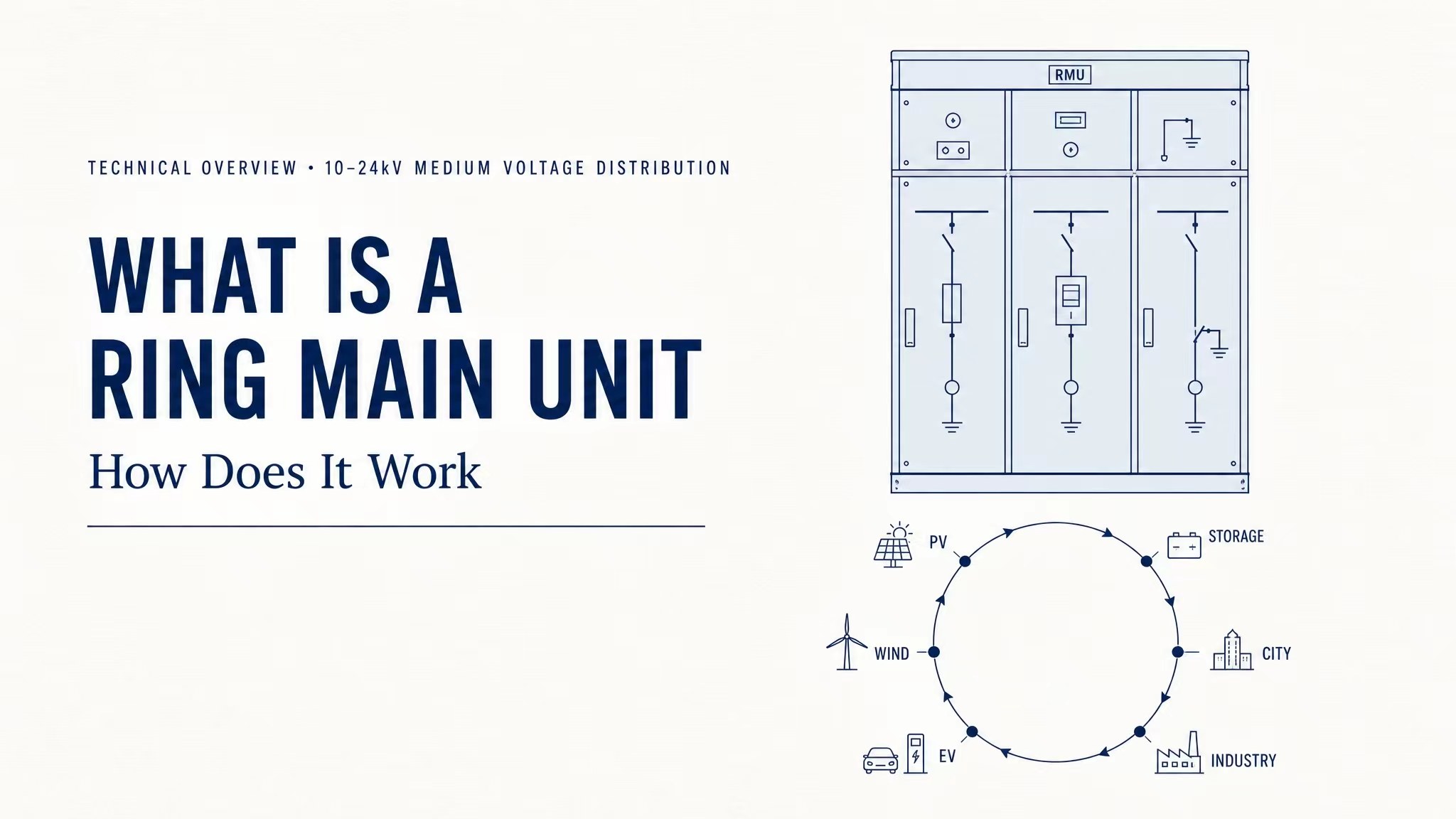

Ang pangunahing yunit ng singsing ay metal-enclosed switchgear na ginagamit sa 10-24kV medium-voltage ring network. Ang mga panloob na bahagi nito ay ang mga switch ng load break, mga switch ng earthing at mga piyus. Nagsasagawa ito ng switching, line sectionalizing, fault isolation at load transfer, upang ang isang fault sa isang cable section ay maputol nang hindi nakakaabala sa supply sa natitirang bahagi ng ring. Hindi nito binabago ang boltahe.

Ang isang box-type na substation ay nagsasama ng mataas na boltahe na pagtanggap ng kuryente, isang transformer ng pamamahagi at pamamahagi ng kuryente na may mababang boltahe — kasama ng pagsukat at enclosure — sa isang ganap na nakapaloob, naitataas na istraktura ng bakal. Prefabricated ito sa pabrika, naihatid bilang isang buong unit, at ang output nito ay mababang boltahe na kapangyarihan para sa mga end user.

Sa isang linya: isang RMU ang nagpapasya kung saan napupunta ang kapangyarihan; ang isang box-type na substation ay nagpapasya kung anong boltahe ang darating at kung paano ito ibinabahagi.

II. Pagtutugma ng Modelo sa Iyong Sitwasyon

Urban cable renovation na may dual-power ring supply at walang lokal na step-down na tawag para sa isang RMU. Mga load point na nangangailangan ng 0.4kV outgoing power — residential quarters, workshops, commercial zones, charging stations — tumawag para sa box-type na substation. Ang mga panlabas, makitid, mahalumigmig o maalikabok na mga site ay pinapaboran ang isang gas-insulated RMU, na ang selyadong tangke ay lumalaban sa condensation, alikabok at asin fog na may mas kaunting inspeksyon. Ang mga photovoltaic, storage at charging-pile projects ay gumagamit ng parehong: ang mga step-up box substation at grid-connected cabinet na humahawak sa conversion at grid connection, habang ang gas-insulated RMU ay humahawak sa koleksyon at paglipat sa loob ng isang kontroladong footprint.

III. Sa Karamihan sa Mga Proyekto Nagtutulungan Sila

Sa loob ng maraming substation na uri ng kahon, ang mga papasok at papalabas na unit na may mataas na boltahe ay mismong mga ring main unit na may mga switch ng break break. Ang RMU ay ang switching component; ang substation ay ang enclosure na nagdaragdag ng pagbabago at mababang boltahe na pamamahagi sa paligid nito. Ang hangganan samakatuwid ay praktikal sa halip na mapagkumpitensya — kung ang isang node ay lumipat lamang at nagse-sectionalize, tumukoy ng isang RMU; kung dapat din itong bumaba at ipamahagi, tukuyin ang isang box-type na substation; at kung ang istasyong iyon ay bumubuo rin ng bahagi ng isang ring network, ang dalawa ay tinukoy nang magkasama. Ang kasalukuyang mainstream na direksyon para sa dalawa ay primary-secondary integration: mga sensor at monitoring unit sa loob ng cabinet, na tumugma sa isang external na intelligent distribution terminal, na nagpapagana ng real-time na pag-upload ng data, awtomatikong lokasyon ng fault at isolation, remote switching control at hindi nag-aalaga na operasyon.

IV. Ano ang Dapat I-verify Bago Kumpirmahin ang Modelo

Itatag muna kung radial o dual-power ring ang network — ito lang ang magdedetermina kung kailangan ng RMU. Pagkatapos ay i-verify ang na-rate na boltahe (10/24/35kV), na-rate ang kasalukuyang at short-circuit breaking current na may mga coordinated na setting ng proteksyon; kundisyon ng site kabilang ang espasyo, halumigmig, alikabok, fog ng asin at grado ng proteksyon, na may kagamitan na hindi lumalaban sa pagsabog bawat GB 50058 kung kinakailangan; at mga kinakailangan sa pagkarga tulad ng kapasidad ng transformer, mga papalabas na circuit at posibleng relokasyon. Timbangin ang unang halaga laban sa gastos sa life-cycle: nababagay ang air-insulated equipment sa mga dry indoor na site na may dedikadong maintenance staff, habang ang gas-insulated na equipment ay mas mahal sa unahan ngunit binabawasan ang maintenance sa outdoor o mahirap-inspeksyon na mga site.

Tungkol sa Zhejiang Deyan Electric Co., Ltd.

Zhejiang Deyan Electric Co., Ltd., na matatagpuan sa Economic Development Zone ng Yueqing City, Zhejiang Province, na dalubhasa sa R&D, produksyon at serbisyo ng mga pang-industriyang electrical appliances. Kabilang sa mga pangunahing produkto nito ang mga ring main units (air-insulated at gas-insulated), gas-insulated switchgear, box-type substation, high and low voltage switch cabinet, cable branch box at photovoltaic step-up box substation, na nagsisilbi sa urban grid upgrading, industrial park distribution, distributed PV stations, energy storage at munisipal na imprastraktura. Sinusuportahan ng kumpanya ang mga customized na pangunahing scheme, pinagsamang pagpupulong at pag-commissioning ng pabrika. Upang tukuyin ang saklaw sa pagitan ng mga ring main unit at box-type na substation para sa iyong proyekto, mangyaring makipag-ugnayan sa Deyan Electric.
