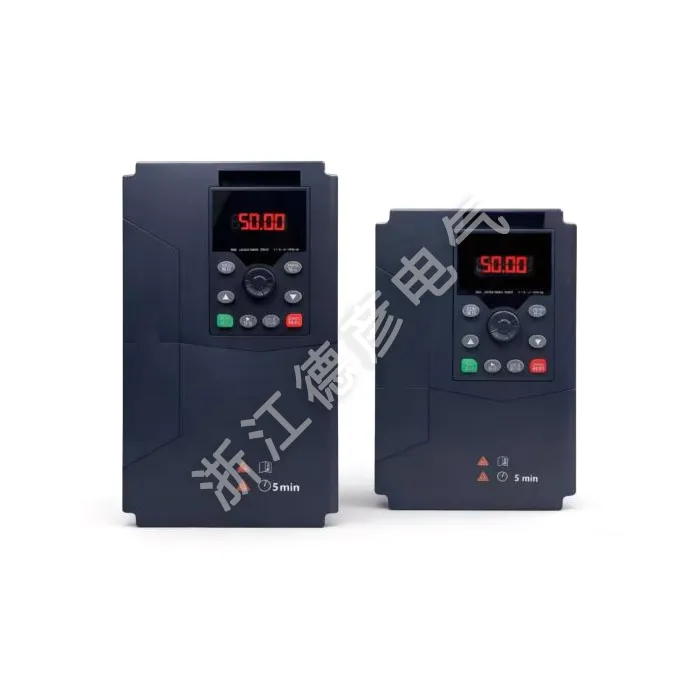

Inverter para sa Wire-Drawing Machine

Ang Deyan Electric ay isang propesyonal na pang-industriya na electrical supplier, na nagbibigay ng mga maaasahang solusyon at magandang bentahe sa presyo, na sumasaklaw sa European at American market. Ang LNC860L Inverter nito para sa Wire-Drawing Machine ay may advanced na kontrol sa tensyon at matatag na kalidad. Angkop para sa maramihang pagbili, umaangkop ito sa mga industriya ng wire at cable, na tinitiyak ang tuluy-tuloy na operasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang LNC860Lseries ng mga frequency converter na nakatuon sa wire-drawing machine ay hindi lamang nagtataglay ng lahat ng high-performance feature ng 8605-vector frequency converter, ngunit maaari ding makamit ang closed-loop tension control at open-loop tension control, na nakakatugon sa iba't ibang mga kinakailangan sa winding at unwinding. Mayroon itong built-in na mathematical model para sa tension winding control at mga suporta awtomatikong pagkalkula ng diameter ng roll. Malawak itong magagamit sa mga industriya tulad ng wire at cable, metal foil processing, winding, metal wire - drawing, at plastic wire - drawing. Ang Inverter na ito para sa Wire-Drawing Machine ay standard - nilagyan ng 485 na function ng komunikasyon, at ang braking unit ay standard - nilagyan ng power na 22kW at mas mababa. Saklaw ng kapangyarihan:0.75kW-400kW-380V.

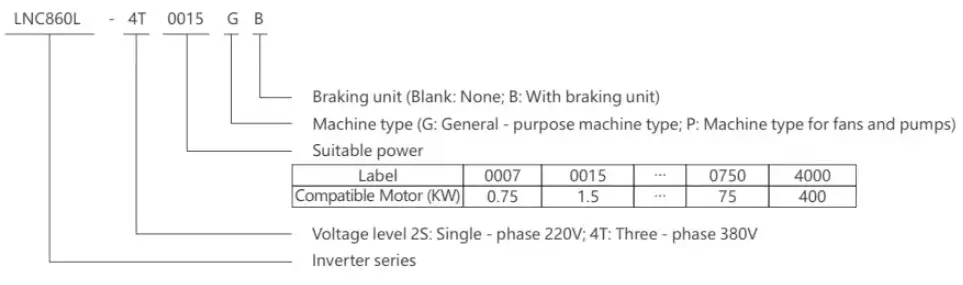

Kahulugan ng modelo

LNC860L Inverter for Wire-Drawing Machine

Mga tampok ng produkto

▲Mataas na pagganap ng vector control, malaking low-frequency torque, at stable na output

▲Sinusuportahan ang iba't ibang mga encoder: ABZ incremental, U incremental, at solver

▲ Malawak na input ng boltahe, awtomatikong regulasyon ng boltahe ng output (AR), walang shutdown sa panahon ng panandaliang pagkawala ng kuryente, na may mas malakas na adaptability

▲Sinusuportahan ang closed - loop tension control at open - loop tension control

▲Built - in mathematical model para sa tension winding control, sumusuporta sa awtomatikong pagkalkula ng diameter ng roll

▲Smooth start, stable operation, at pare-parehong tensyon

▲Awtomatikong wire - break detection, awtomatikong inertia compensation

▲Winding at unwinding system combination, maaaring magbahagi ng DC bus, makatipid ng kuryente

▲Built - sa advanced na PID algorithm, na may mabilis na pagtugon, malakas na adaptability, at madaling pag-debug

▲16 - step speed control, simpleng PLC realizes multi-function logic control gaya ng timing, constant - speed, at direction - setting

▲ Sinusuportahan ng naka-embed na interface ng komunikasyon ng RS485 ang Modbus protocol

▲ Maramihang mga function ng proteksyon: over - boltahe, over - current, overload, over - init, atbp

Mga tagubilin sa nameplate

MODELO:	LNC860L-4T0037GB/4T0055PB
KAPANGYARIHAN:	3.7KW 9A/5.5KW 13A
INPUT:	3PH AC380V 50HZ/60HZ
OUTPUT:	3PH ACOV-380V OHZ-400HZ
S.N:	Barcode

Listahan ng mga uri ng makina

Modelo ng frequency converter	Kapasidad ng kuryente(kVA)	Input kasalukuyang (A)	Kasalukuyang output (A)	Naaangkop na motor(KW)
Single-phase power supply:220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Three-phase power supply:380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Mga teknikal na pagtutukoy

item		Pagtutukoy
Mga katangian ng kontrol	Dalas ng output	0-500Hz
	dalas ng carrier	0.8kHz~12kHz Ang dalas ng carrier ay maaaring awtomatikong iakma ayon sa mga katangian ng pagkarga
	Resolusyon sa dalas ng output	0.01Hz
	Control mode	Open -loop vector control(SVC) V/F control Closed-loopvector control(FVC)
	Mga katangian ng metalikang kuwintas	Sa torque compensation at slip compensation, ang panimulang torque ay maaaring umabot sa 150% sa 0.5Hz
	Katumpakan ng kontrol ng torque	±5%(FVC)
	Pamantayan ng pagkilos sa pag-iwas sa stall	Itakda bilang porsyento ng kasalukuyang na-rate, mula 20% hanggang 250%
	Saklaw ng regulasyon ng bilis	1:100(SVC) 1:1000(FVC)
	Katumpakan ng pag-stabilize ng bilis	±0.5%(SVC) ±0.02%(FVC)
	Labis na kapasidad	150% ng kasalukuyang na-rate na output para sa isang minuto
	V/F curve	Apat na mode: linear; multi-point; kumpletong V/fseparation; hindi kumpletong V/f separation
	Pagpapabilis at deceleration curve	Linear oS-curve acceleration at deceleration mode; apat na acceleration at deceleration times; acceleration and deceleration time range 0.1~6500.0s
	Pagpepreno ng DC	DC braking frequency:0.00Hz~maximum frequency.Braking time:0.0s～60.0s, braking action current value:0.0%～100.0%
	Kontrol ng pag-jog	Saklaw ng dalas ng pag-jog:0.00Hz~maximum na dalas,pagpabilis ng pag-jog at oras ng deceleration 0.1s~6500.0s
	Simple PLC, multi-step na bilis ng operasyon	Hanggang sa 16 na hakbang na bilis ng operasyon ay maaaring makamit sa pamamagitan ng built-in na PLC o mga control terminal
	Built-in na PID	Madali nitong mapagtanto ang proseso-control closed-loop control system
	Awtomatikong regulasyon ng boltahe (AVR)	Kapag nagbago ang boltahe ng grid, maaari itong awtomatikong mapanatili ang isang pare-pareho ang boltahe ng output
	Mabilis na kasalukuyang-paglilimita ng function	I-minimize ang mga over-current na fault sa pinakamaraming lawak at protektahan ang normal na operasyon ng frequency converter
Mga katangian ng pagpapatakbo	Operating command channel	Tatlong channel: ibinigay ng panel ng operasyon, na ibinigay ng mga controlterminal, na ibinigay ng serial communication port. Maaari itong ilipat sa iba't ibang paraan
	Pinagmulan ng dalas	Sampung pinagmumulan ng dalas: ibinibigay ng panel knob, ibinibigay ng panel ng operasyon, ibinibigay ng analog na boltahe, na ibinigay ng analog na kasalukuyang, na ibinigay ng komunikasyon ng RS485, na maaaring ilipat sa iba't ibang paraan
	Auxiliary frequency source	Sampung pantulong na pinagmumulan ng dalas. Maaari itong madaling makamit ang auxiliary frequency fine-tuning at frequency synthesis
	Mga inputterminal	Anim na digital input terminal, isa sa mga ito ay maaaring gamitin bilang isang high-speed pulse input. Dalawang analog input channels,Al1:input range0~+10V,Al2:input range0~+10V/0-20mA
	Mga terminal ng output	Isang high-speed pulse output terminal, na naglalabas ng square-wave signal mula sa OkHz~50kHz, na maaaring mapagtanto ang output ng mga pisikal na dami tulad ng set frequency at output frequency Isang digital output terminal Isang relay output terminal Dalawang analog output terminal: OV~10V/0-20mA, na maaaring magpahiwatig ng output ng output frequency/ current/voltage/frequency/power factor signals
	Pag-andar ng proteksyon	Motor short-cicuit detection sa power-on na input at output phase-loss protection, over-current na proteksyon, over-voltage na proteksyon, under-voltage na proteksyon, over-heat na proteksyon sa sobrang karga, atbp
Eironment	Lugar ng aplikasyon	Sa loob ng bahay, hindi direktang nalantad sa sikat ng araw, walang alikabok, kinakaing unti-unting mga gas, nasusunog na gas, ambon ng langis, singaw ng tubig, tumutulo na tubig o asin, atbp
	Altitude	Mas mababa sa 1000m
	Ambient humidity	-10 ℃ ~ + 40 ℃ (Kapag ang temperatura sa paligid ay nasa pagitan ng 40 ℃ ~ 50 ℃, kinakailangan ang pagpapababa ng operasyon)
	Humidity	Mas mababa sa 95% RH, walang water droplet condensation
	Panginginig ng boses	Mas mababa sa 5.9m/s²(0.6g)
	Temperatura ng imbakan	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
