Bakit Ang Switchgear ang Key Node sa Modern Power Systems?

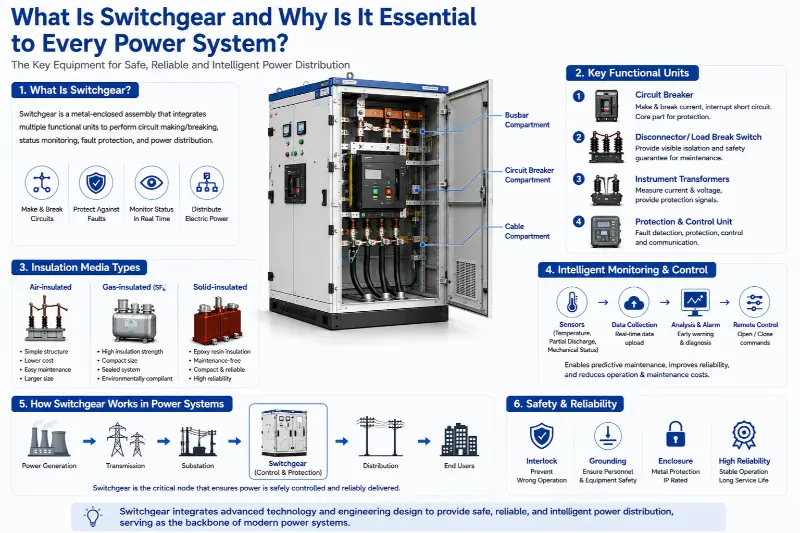

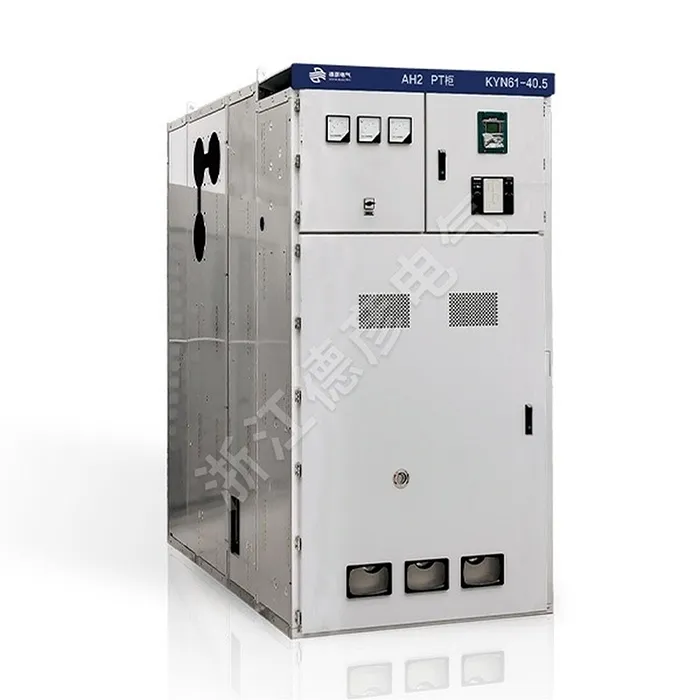

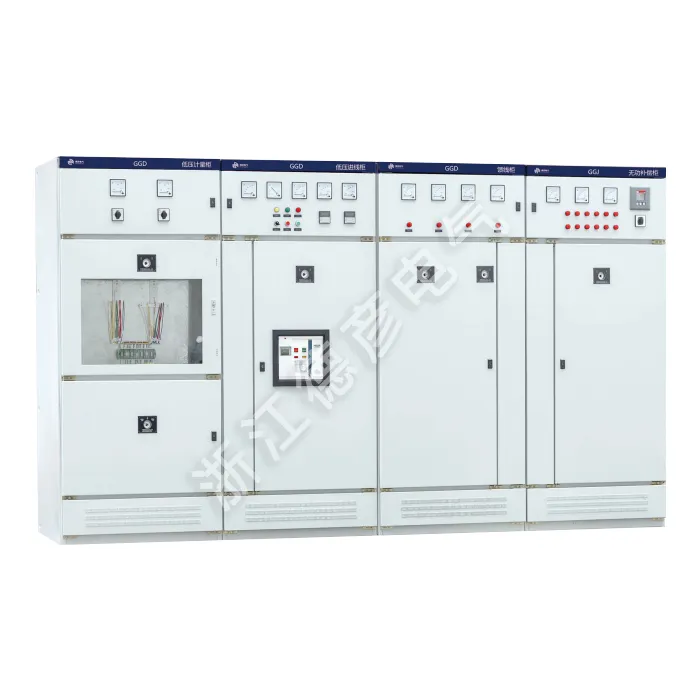

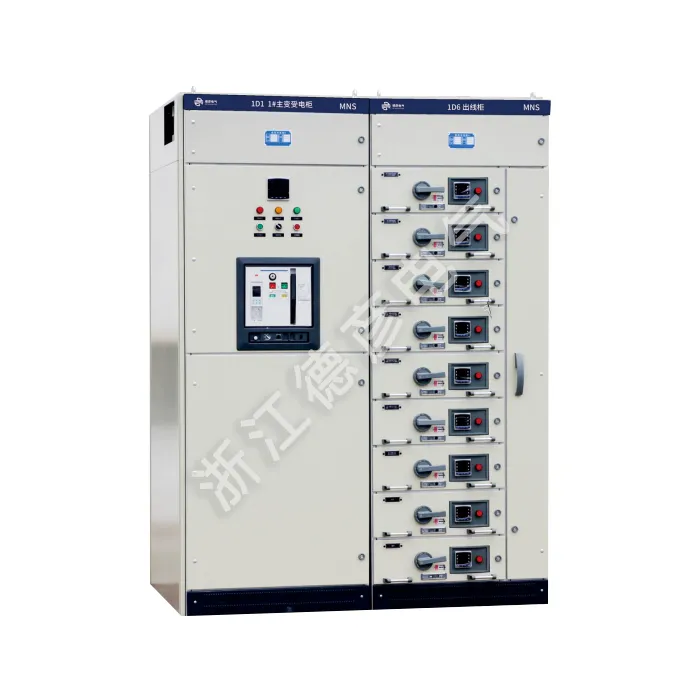

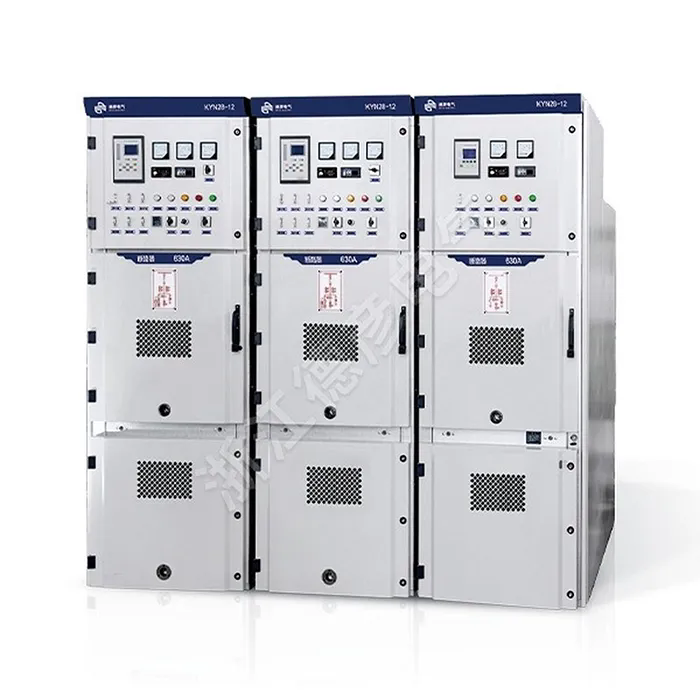

Sa isang sistema ng kuryente, angpaghahatid ng enerhiya ng kuryentemula sa mga planta ng kuryente hanggang sa mga end-user ay nagsasangkot ng isang serye ng mga kumplikadong yugto ng kontrol, pamamahagi, at proteksyon. Ang prosesong ito ay nangangailangan ng higit pa kaysa sa simpleng pagkonekta ng mga wire; umaasa ito sa isang sopistikado at magkakaugnay na hanay ng mga kagamitan. Ang Switchgear, na nagsisilbing kritikal na node sa power network, ay gumaganap ng mga function na higit pa sa simpleng konsepto ng "switching." Sa esensya, ito ay isang metal-enclosed assembly na nagsasama ng maraming functional unit, na may tungkulin sa mga pangunahing operasyon tulad ng paggawa at pagsira ng circuit, pagsubaybay sa status, proteksyon ng fault, at pamamahagi ng kuryente. Ang pag-unawa sa switchgear ay susi sa pag-unawa kung paano nakakamit ng mga modernong power system ang ligtas, maaasahan, at flexible na supply ng kuryente.

Ang pangunahing halaga ng switchgear ay nakasalalay sa pisikal na pagpapatupad nito ng "paghihiwalay" at "kontrol." Dapat hawakan ng mga power system ang iba't ibang kundisyon sa pagpapatakbo, kabilang ang nakagawiang pagpapadala at pagkawala ng kuryente, ligtas na pag-iisa sa panahon ng pagpapanatili ng kagamitan, at mabilis na pagdiskonekta kapag may mga sira. Sa pamamagitan ng mekanikal na kumbinasyon at electrical interlocking ng mga internal functional unit nito, ang switchgear ay nag-standardize at sinisiguro ang mga operasyong ito. Ang metal enclosure nito ay nagbibigay ng matibay na proteksiyon na hadlang, na pisikal na naghihiwalay sa mga live na bahagi mula sa panlabas na kapaligiran at mga tauhan. Sa panloob, higit na hinahati ng mga partisyon ang unit sa mga independiyenteng compartment—tulad ng busbar chamber, circuit breaker chamber, at cable chamber. Tinitiyak ng disenyong ito na kung may nangyaring fault sa isang compartment, mananatiling localized ang epekto nito, na pumipigil sa paglaki ng insidente. Ang modular, compartmentalized na pilosopiyang disenyo na ito ay bumubuo ng pundasyon kung paano tinitiyak ng switchgear ang pangkalahatang katatagan ng system.

Sa mga tuntunin ng functional na komposisyon, ang isang tipikal na switchgear unit ay hindi lamang isang piraso ng kagamitan kundi isang maliit na sistema. Binubuo ito ng ilang pangunahing functional unit na nagtatrabaho sa konsiyerto:

1. Main circuit making at breaking unit: Ang pangunahing bahagi dito ay ang circuit breaker. Ito ay may kakayahang gumawa at masira ang mga circuit sa ilalim ng normal na kondisyon ng pagkarga; higit sa lahat, kung sakaling magkaroon ng short circuit o matinding overload, ang internal tripping mechanism nito ay nagbibigay-daan sa awtomatikong trip nito sa loob ng milliseconds, na nakakaabala sa fault current. Direktang tinutukoy ng breaking capacity nito ang magnitude ng short-circuit fault na kayang hawakan ng switchgear.

2. Safety isolation at visible break unit: Ang function na ito ay pangunahing ginagawa ng mga disconnector (isolators) o load-break switch. Ginagamit ang mga disconnector pagkatapos mabuksan ang circuit breaker upang lumikha ng malinaw, maaasahang air-insulated na puwang, na nagbibigay ng nakikitang kasiguruhan sa kaligtasan para sa pagpapanatili ng kagamitan. Ang mga load-break switch ay maaaring ikategorya bilang mga sumusunod: 1. Air-insulated: Ang mga ito ay gumagamit ng hangin sa atmospheric pressure bilang pangunahing insulating medium. Kasama sa mga bentahe ang isang tapat na istraktura, mas mababang gastos, at kadalian ng pagpapanatili. Kabilang sa mga disadvantages ang napakalaking laki ng kagamitan; dahil medyo mababa ang dielectric strength ng hangin, kailangan ng malalaking electrical clearance para matiyak ang kaligtasan. Ang mga panloob na bahagi ay madaling kapitan din sa mga salik sa kapaligiran tulad ng kahalumigmigan at alikabok.

3. Gas-insulated: Ang sulfur hexafluoride (SF6) gas ay karaniwang ginagamit bilang insulating at arc-extinguishing medium. Nag-aalok ang SF6 gas ng mahusay na insulation at arc-quenching na mga kakayahan, na nagpapahintulot sa switchgear na gumagamit ng teknolohiyang ito na maging lubos na compact na may maliit na footprint, habang nananatiling immune sa panlabas na panghihimasok sa kapaligiran. Gayunpaman, ang teknolohiya ay lubos na umaasa sa mga pamamaraan ng gas sealing; bukod pa rito, ang SF6 ay isang makapangyarihang greenhouse gas, at ang pagbawi at pagtatapon nito ay napapailalim sa mahigpit na mga regulasyon sa kapaligiran.

4. Solid-insulated: Ang mga solidong materyales, tulad ng epoxy resin, ay ginagamit upang i-cast o i-encapsulate ang mga pangunahing bahagi ng circuit (hal., mga circuit breaker, disconnectors) sa isang solong, pinagsamang module. Ang teknolohiyang ito ay ganap na nag-aalis ng epekto ng panlabas na kapaligiran at nagbibigay-daan sa walang maintenance na operasyon, na may sukat ng kagamitan sa pagitan ng mga uri ng air-insulated at gas-insulated. Ang hamon ay nakasalalay sa napakataas na mga kinakailangan para sa pagproseso ng materyal at disenyo ng pagwawaldas ng init.

Ang modernong disenyo ng switchgear ay lalong binibigyang-diin ang pagmamasid ng estado at matalinong operasyon at pagpapanatili. Ang mga tradisyunal na modelo ng periodic maintenance ay lumilipat patungo sa predictive maintenance na nakabatay sa kondisyon. Umaasa ito sa iba't ibang mga sensor na naka-install sa loob ng cabinet: sinusubaybayan ng mga sensor ng temperatura ang pagbuo ng init sa mga contact at mga punto ng koneksyon ng busbar; Nakikita ng mga partial discharge sensor ang mga depekto sa panloob na pagkakabukod sa maagang yugto; at mekanikal na katangian ng mga sensor ay nagtatala ng pagbubukas at pagsasara ng mga bilis at timing ng mga circuit breaker. Ang nakolektang data ay ina-upload sa isang backend system kung saan ang malaking data analysis ay nagbibigay ng mga maagang babala sa mga potensyal na pagkakamali, na nagpapagana ng naka-target na pagpapanatili; makabuluhang pinahuhusay nito ang pagiging maaasahan ng suplay ng kuryente at binabawasan ang mga gastos sa pagpapatakbo at pagpapanatili.

Ang switchgear ay hindi gumagana sa paghihiwalay; ang pangalawang sistema ng kontrol nito ay nagsisilbing neural interface para sa pagsasama sa modernong smart grids. Sa pamamagitan ng mga standard na protocol ng komunikasyon, ang data tungkol sa proteksyon, pagsukat, at katayuan ay maaaring ipadala sa mga substation automation system o mas mataas na antas ng mga dispatch center. Maaari din itong makatanggap ng mga remote control command para magsagawa ng remote na pagbubukas at pagsasara ng mga operasyon. Ang kakayahang ito para sa bidirectional na pagpapalitan ng impormasyon ay nagbibigay-daan sa mga dispatcher ng grid na subaybayan ang katayuan ng pagpapatakbo ng gilid ng network sa real time at pinapadali ang mabilis na pag-iisa ng fault at pagpapanumbalik ng kuryente—mga pangunahing elemento sa pagbuo ng isang self-healing grid.

Tungkol sa pag-install at pangmatagalang operasyon, ang pagganap ng switchgear ay naiimpluwensyahan ng maraming mga kadahilanan. Ang levelness ng installation foundation, ang tightening torque ng busbar connections, at ang reliability ng grounding network ay nagsisilbing paunang kondisyon na tumutukoy sa lifetime performance nito. Sa panahon ng operasyon, ang mga panloob na bahagi ay nag-iipon ng elektrikal at mekanikal na pagkasuot; maaaring lumuwag ang mga koneksyon dahil sa thermal expansion/contraction o electromagnetic forces, na humahantong sa overheating; at mga materyales sa pagkakabukod ay dumaranas ng unti-unting pagtanda sa paglipas ng panahon. Kahit na ang pinaka-advanced na kagamitan ay nangangailangan ng mga propesyonal na inspeksyon, pagsubaybay sa temperatura, at pagsusuri sa bahagyang paglabas upang masubaybayan ang mga pagbabago sa kondisyon nito.

Bilang isang kritikal na node sa power system, ang switchgear ay naglalaman ng isang pilosopiya sa disenyo na nailalarawan sa pamamagitan ng mataas na integrasyon, functional na espesyalisasyon, at isang pagtuon sa redundancy sa kaligtasan. Mula sa masungit na panlabas na metal cladding nito hanggang sa masalimuot na panloob na lohika ng elektrikal, at mula sa pangunahing mga prinsipyo ng pisikal na paghihiwalay hanggang sa mga makabagong teknolohiya ng smart sensing, ang bawat detalye ay nagsisilbi sa isang pangunahing layunin: pagtatatag ng maaasahang mga control point at mga hadlang sa kaligtasan sa gitna ng mga kumplikadong daloy ng kuryente. Ang isang malalim na pag-unawa sa switchgear ay nagpapakita na ang isang tuluy-tuloy, matatag na supply ng kuryente ay hindi maaaring balewalain; sa halip, umaasa ito sa mahigpit na disenyo ng engineering at patuloy na ebolusyong teknolohikal sa likod ng hindi mabilang na mga piraso ng naturang kritikal na kagamitan. May kakayahang gumawa at masira ang mga circuit sa rate na kasalukuyang at makatiis sa mga partikular na short-circuit making currents, ang mga unit na ito ay madalas na ipinares sa mga piyus para sa mga partikular na aplikasyon. Ang mekanikal o elektrikal na interlock sa pagitan ng mga ito at mga circuit breaker ay mahalaga para maiwasan ang mga error sa pagpapatakbo.
