Aling Ring Main Unit ang Dapat Mong Piliin?

Ang ring main unit (RMU) ay ang core switchgear ng \(10\mathrm{kV}\) ring distribution network — ngunit ang pagpili ng tama ay malayo sa simple. Ang sagot ay hindi gaanong nakasalalay sa produkto mismo kaysa sa iyong operating environment, power supply scheme, at functional na mga pangangailangan. Tinatalakay ng artikulong ito ang desisyon sa pagpili sa pamamagitan ng insulation form, senaryo ng aplikasyon, at mga electrical parameter, para maitugma mo ang tamang RMU sa iyong proyekto.

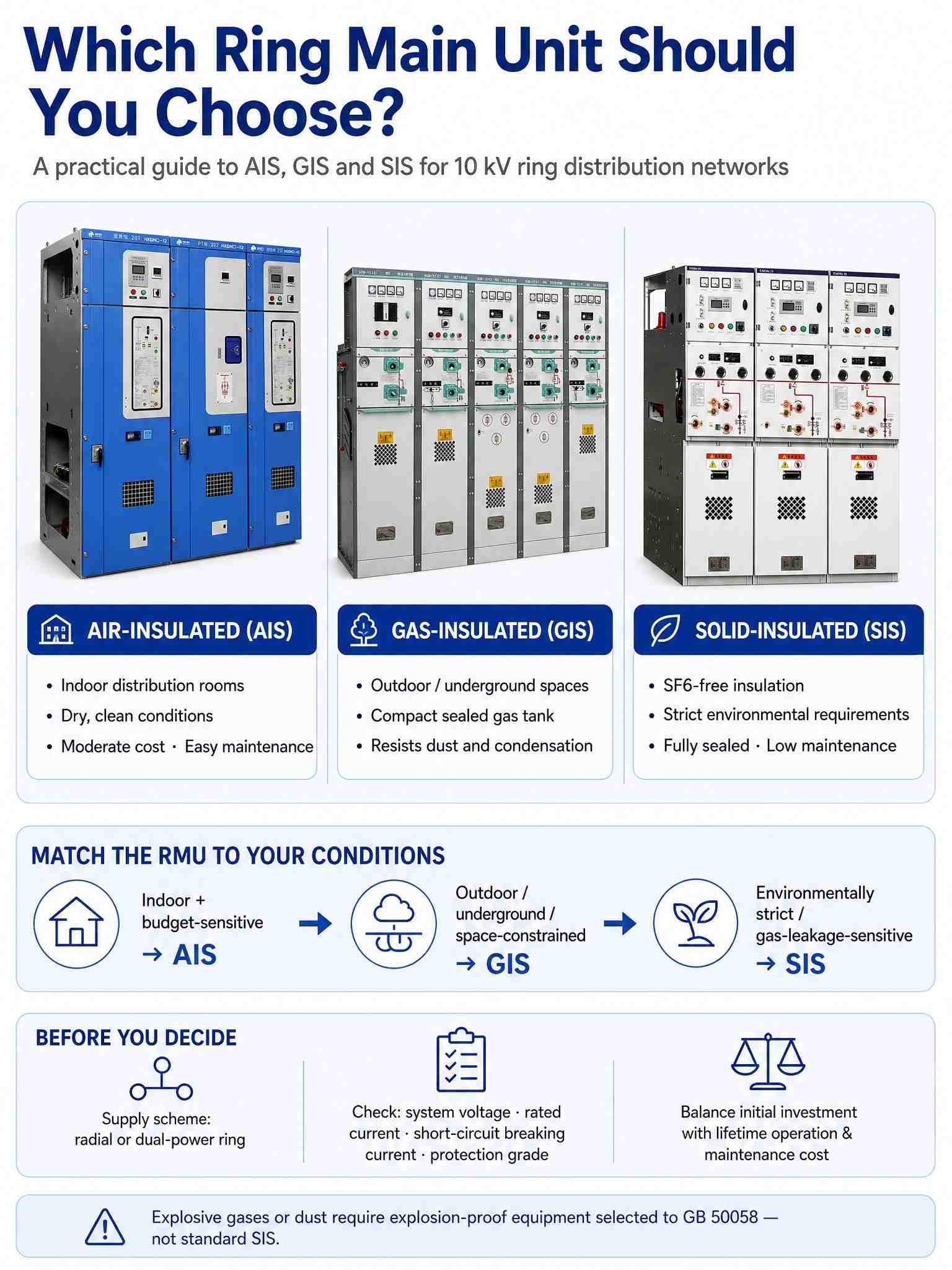

Magsimula sa anyo ng pagkakabukod - tinutukoy nito ang bakas ng paa, kakayahang umangkop sa kapaligiran, at pasanin sa pagpapanatili.

• Ang mga air-insulated RMU (AIS) ay nababagay sa mga indoor distribution room na may tuyo, malinis, at maayos na kondisyon. Nag-aalok ang mga ito ng katamtamang gastos, isang intuitive na istraktura, at madaling pagpapanatili, ngunit ang mga cabinet ay mas malaki at sensitibo sa kahalumigmigan at alikabok.
• Ang mga gas-insulated RMUs (GIS) ay nababagay sa mga panlabas na switching station, underground pipe gallery, makitid na espasyo sa pamamahagi, at photovoltaic na proyekto. Ang kanilang sealed gas tank ay naghahatid ng compact size, maliit na footprint, at malakas na resistensya sa alikabok at condensation — sa mas mataas na halaga.
• Solid-insulated RMUs (SIS) suit projects na may mahigpit na mga kinakailangan sa kapaligiran — walang SF6, na walang gas leakage o greenhouse effect na mga panganib — pati na rin ang mga sitwasyong sensitibo sa kaligtasan sa sunog at gas leakage. Ang mga pangunahing conductor ay integral na naka-encapsulated sa epoxy resin na walang gas filling, na naghahatid ng ganap na selyadong, mababang maintenance na disenyo, kahit na may mas mataas na mga kinakailangan sa pagproseso.

Tandaan: para sa mga site na may sumasabog na gas o alikabok, dapat gamitin ang explosion-proof na electrical equipment na pinili alinsunod sa GB 50058 (Code for Design of Electrical Installations in Explosive Atmospheres), sa halip na mga karaniwang solid-insulated RMU.

Pagkatapos ay itugma ang senaryo.

Sa madaling salita: mga proyektong panloob at sensitibo sa badyet \(\rightarrow\) AIS; sa labas, ilalim ng lupa, o mga lugar na pinipigilan ng espasyo \(\rightarrow\) GIS; mahigpit sa kapaligiran o gas-leakage-sensitive na mga proyekto \(\rightarrow\) SIS (para sa mga tunay na sumasabog na atmospheres, kinakailangan ang explosion-proof na kagamitan sa bawat GB 50058). Para sa mga bagong substation na may uri ng kahon ng enerhiya at mga network ng matalinong pamamahagi, ang mga unit na naka-insulated ng gas na may pangunahing-sekundaryong integrasyon ay lalong nagiging pangunahing pagpipilian, na nagbibigay-daan sa malayuang pagsubaybay, awtomatikong pag-aalarma ng pagkakamali, at hindi nag-aalaga na operasyon.

I-verify ang scheme ng power supply at mga electrical parameter.

Higit pa sa insulation form, kumpirmahin kung ang network ay nangangailangan ng simpleng radial supply o dual-power ring supply, at suriin ang mga core parameter - system voltage, rated current, short-circuit breaking current, at protection grade. Dapat tumugma ang mga ito sa configuration ng network at sukat ng pagkarga; kung hindi, kahit na ang tamang uri ng pagkakabukod ay hindi magagarantiya ng ligtas na operasyon.

Balansehin ang unang gastos laban sa panghabambuhay na gastos.

Ang makatwirang pagpili ay tumitimbang ng paunang pamumuhunan laban sa pangmatagalang gastos sa pagpapatakbo at pagpapanatili. Ang isang mas murang unit na nangangailangan ng madalas na pagpapanatili o nabigong magkasya sa kapaligiran nito ay maaaring mas mahal sa buhay ng serbisyo nito. Itugma ang RMU sa iyong mga kundisyon — hindi sa tag ng presyo.
