Gabay sa Pagpili ng Switchgear

Mahalaga, ang pagpili ng uri ngswitchgearay isang proseso ng paggawa ng desisyon mula sa "pagtukoy ng mga kinakailangan" hanggang sa "pagtutugma ng mga parameter." Upang gawing mas malinaw ang proseso ng pagpili, hinati ko ito sa walong pangunahing dimensyon. Maaari mong gamitin ito bilang isang checklist, sinusuri ang bawat item sa iyong aktwal na sitwasyon.

Tatlong Core na Dimensyon para sa Pagpili ng Switchgear

Dimensyon ng Pagpili

Mga Pangunahing Pagsasaalang-alang

Patnubay sa Pagpili

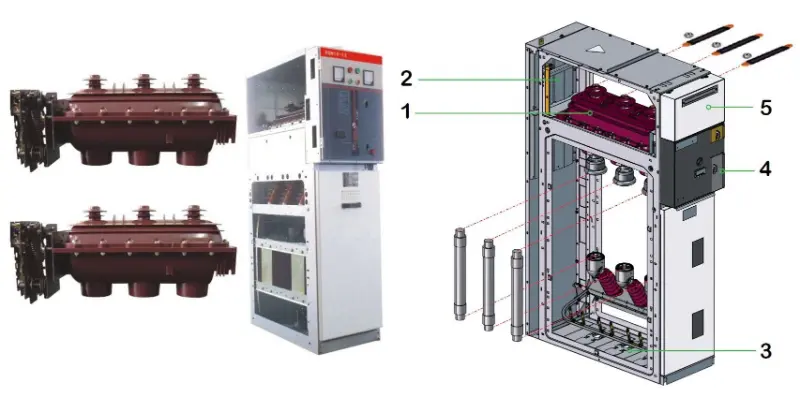

1. Antas ng Boltahe

Tukuyin kung ito ay para sa isang high-voltage system (hal., 10kV, bilang papasok na linya/transformer primary side) o isang low-voltage system (hal., 380V/220V, bilang papalabas na linya/terminal distribution).

Ito ang pinakapangunahing dibisyon, na direktang tinutukoy ang antas ng pagkakabukod ng kagamitan at mga panloob na bahagi.

2. Kapaligiran sa Pag-install

Suriin kung ito ay para sa panloob o panlabas na pag-install, at kung may mga espesyal na kinakailangan tulad ng waterproofing (IP rating), moisture resistance, corrosion resistance, o pagsabog ng proteksyon.  Ang paggamit sa labas ay nangangailangan ng mataas na rating ng proteksyon sa pagpasok (hal., IP54 o mas mataas) at mga hindi kinakalawang na asero na enclosure; ang mga humid/corrosive na kapaligiran ay nangangailangan ng ganap na nakapaloob na kagamitan o mga espesyal na coating treatment.

3. Functional na Layunin

Malinaw na tukuyin ang pangunahing layunin: pag-iilaw, power (hal., motor control), power distribution, power factor correction (capacitor bank), o pagsukat. Ang mga kahon ng pamamahagi ng ilaw ay may maliit na karga at maaaring idikit sa dingding; Ang mga kahon ng pamamahagi ng kuryente ay may malalaking karga, kadalasan ay nakatayo sa sahig, at madalas na nangangailangan ng mga yunit ng kontrol ng motor.

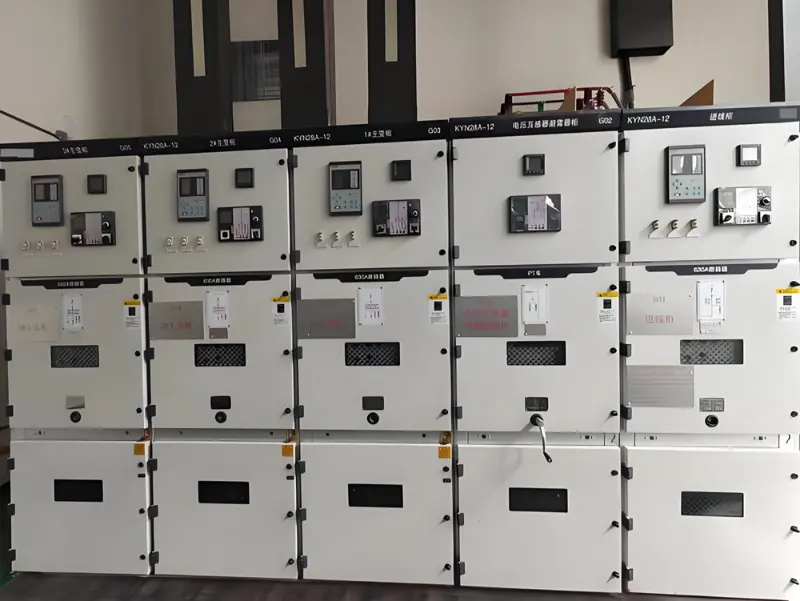

4. Structural Form

Pumili sa pagitan ng nakapirming uri (hal., GGD, matipid) o uri ng draw-out (hal., GCK/GCS/MNS, madaling pagpapanatili, mataas na pagiging maaasahan). Ang nakapirming uri ay angkop para sa mga sitwasyong may dispersed load, kakaunting circuit, at limitadong badyet.

Ang uri ng draw-out ay angkop para sa mga sitwasyong may puro load, maraming circuit, at mga kinakailangan sa pagiging maaasahan ng mataas na power supply (hal., mga data center, industriya ng petrochemical).

5. Mga Parameter ng Elektrisidad

I-verify ang na-rate na boltahe, dalas, at nakalkulang kasalukuyang ng system. Higit sa lahat, tiyakin ang pagsunod sa mga kinakailangan sa dynamic at thermal stability sa ilalim ng mga short-circuit na kondisyon. Ang kapasidad ng pagsira ng circuit breaker ay dapat na mas malaki kaysa sa pinakamataas na kasalukuyang short-circuit sa punto ng pag-install.  Ang pagtutugma ng parameter ay mahalaga para sa ligtas na operasyon. Ito ay dapat na nakabatay sa mahigpit na mga kalkulasyon, hindi lamang karanasan o pagtatantya.                6. Kalikasan ng Proyekto

Ito ba ay isang bagong proyekto sa pagtatayo, isang proyekto sa pagsasaayos, o isang proyekto sa pagpapalawak ng kapasidad?

Para sa bagong konstruksiyon, unahin ang mataas na kalidad, lubos na maaasahang mga bagong produkto. Para sa pagsasaayos/pagpapalawak, i-reference ang kasalukuyang uri ng cabinet para sa mas madaling pagsasama ng system.

7. Space sa Pag-install

Sukatin ang haba, lapad, at taas ng electrical room, lalo na ang lapad ng mga operating aisles sa harap at likod ng mga cabinet.

Direktang nililimitahan ng availability ng espasyo ang mga sukat at layout ng cabinet. Halimbawa, ang lapad ng pasilyo sa likuran ay dapat matugunan ang mga kinakailangan sa pagpapanatili, at ang mga hilera ng mga cabinet na mas mahaba sa 6m ay nangangailangan ng dalawang exit point.

8. Pagpapanatili at Pamamahala  Isaalang-alang ang antas ng teknikal na kasanayan ng mga tauhan sa pagpapatakbo at ang mga kinakailangan para sa kaginhawaan ng pagpapanatili.

Ang mga draw-out cabinet ay nag-aalok ng magandang unit interchangeability; sa panahon ng pagpapanatili, ang may sira na yunit ay maaaring bunutin upang mabilis na maibalik ang suplay ng kuryente, ngunit ang gastos ay mas mataas.

Mga Karaniwang Modelo ng Switchgear at Mga Naaangkop na Sitwasyon

Matapos maunawaan ang mga pangunahing sukat, tingnan natin ang ilang karaniwang uri ngmababang boltahe switchgearsa merkado. Makakatulong ito sa iyong itugma ang iyong mga abstract na kinakailangan sa mga partikular na produkto.

Serye ng Modelo  Uri ng Istraktura  Mga Pangunahing Katangian

Mga Karaniwang Naaangkop na Sitwasyon

:-----------  :-------------  :--------------------------------------------------------

GGD  Nakaayos Matipid at praktikal, simpleng circuitry, ngunit nangangailangan ng pagkawala ng kuryente para sa pagpapanatili.

Mga negosyong pang-industriya at pagmimina, mga construction site na may sensitibo sa gastos, mas kaunting mga circuit, at mababang mga kinakailangan para sa pagpapatuloy ng power supply.

GCK       Draw-out

Binubuo ng mga unit ng Motor Control Center (MCC). Ang mga nakahiwalay na circuit ay nag-aalok ng mahusay na kaligtasan at pagiging maaasahan. Nag-aalok ng magandang halaga para sa pera.

Power system, industriyal at mining enterprise, matataas na gusali na nangangailangan ng power conversion, distribution, at motor control. Sa kasalukuyan ay malawakang ginagamit na uri.

GCS       Draw-out

Pinahusay na disenyo batay sa GCK, nababaluktot na istraktura, mahusay na pagpapalitan ng mga yunit ng drawer. Ang mga naunang bersyon ay may medyo mababang antas ng proteksyon.  Mga sistema ng pamamahagi sa malalaking planta ng kuryente, pasilidad ng petrochemical, atbp., na nangangailangan ng mataas na antas ng automation at kakayahan sa interface sa mga computer.

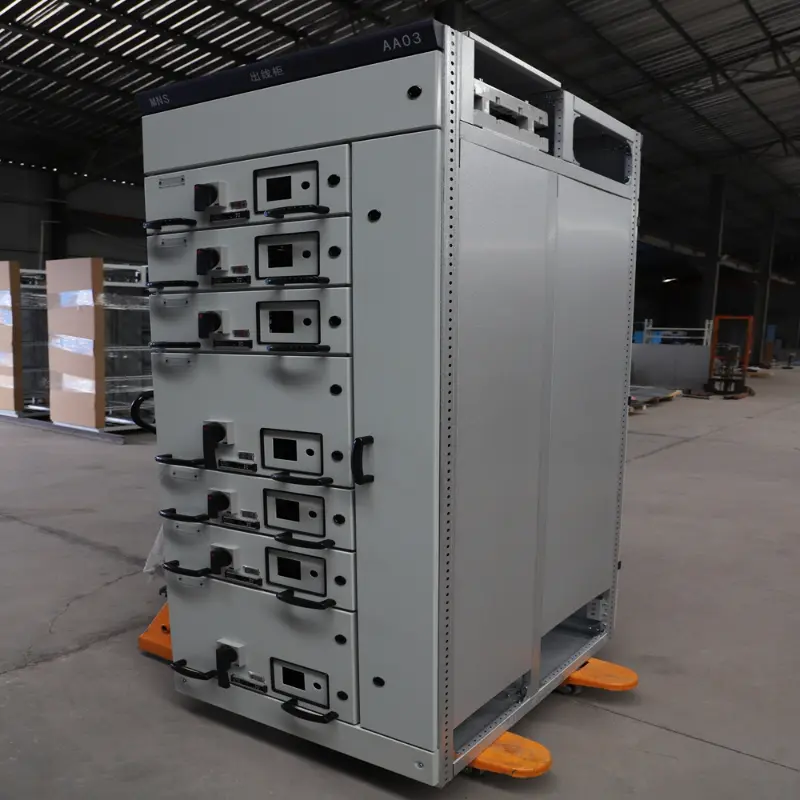

MNS       Draw-out

Compact na disenyo, modular na istraktura, mahusay na pagkakagawa, mataas na antas ng proteksyon, mahusay na pagganap, ngunit medyo mas mataas na gastos (tinatayang dalawang beses kaysa sa GCS).  Mga sitwasyong may napakataas na pangangailangan para sa pagiging maaasahan ng supply ng kuryente, kaligtasan, at paggamit ng espasyo, gaya ng malalaking data center, mga upscale na hotel, at precision manufacturing workshop.

> Sa madaling salita, mula GGD hanggang MNS, makikita ito bilang isang pag-unlad sa parehong pagganap at gastos. Para sa karamihan ng mga kumbensyonal na proyekto, ang GCK ay kadalasang isang maingat na pagpipilian na nagbabalanse sa ekonomiya at pagiging maaasahan.
