Ano ang Switchgear? Function at Uri

Kadalasan, hindi iniisip ng mga tao ang mga hindi nakikitang sistema sa likod ng kuryente. Mag-flip ka ng switch, gumagana ang mga ilaw, simple. Ngunit nakatago sa background, may mga device na tinitiyak na walang mapanganib na mangyayari. Ang bagay na iyon, o sa halip, ang koleksyon ng mga bagay, ay tinatawag na switchgear. Ngayon, kung tatanungin mo ang sampung iba't ibang tao kung ano ang switchgear, malamang na karamihan ay hindi magbibigay sa iyo ng direktang sagot. Maaaring sabihin ng iba na "it's the breaker box", ang iba ay maaaring magkibit-balikat lamang. Ngunit ang totoo, ang switchgear ay nasa lahat ng dako, mula sa iyong bahay hanggang sa isang higanteng planta ng kuryente. Ito ay tulad ng isang bodyguard para sa kuryente.

Ano ang Switchgear?

Kaya, gawin natin itong napakasimple. Ang switchgear ay karaniwang ang kit ng mga de-koryenteng kagamitan na nangangalaga sa mga circuit. Maaari itong maging mga switch, breaker, fuse, isolator, relay. Lahat sila ay nasa ilalim ng payong na ito. Kapag may nangyaring mali sa isang sistema, ito ay kumikilos na parang gatekeeper at hinaharangan ang problema sa pagkalat. Kaya naman, kung tatanungin mo kung ano ang switchgear sa isang linya, masasabi mong: ito ang safety armor ng electrical power.

Minsan ginagamit ng mga tao ang pariralang kung ano ang electrical switchgear, ngunit pareho ang ibig sabihin nito. Kung nakita mo ang mga kulay abong cabinet sa isang basement o substation, iyon ay electrical switchgear. Sa loob ng mga ito ay ang mga bahagi na nagpapanatili ng kuryente na ligtas gamitin. Sa bahay, maliit lang. Sa isang ospital o pabrika, ito ay napakalaking. Ngunit lahat ng ito ay nasa ilalim ng parehong ideya.

Hindi mo maaaring paghiwalayin ang dalawang salita- switchgear at proteksyon. Magkahawak-kamay sila. Ang proteksyon ang dahilan kung bakit umiiral ang switchgear sa unang lugar. Kung may labis na karga o isang pagkakamali, agad na papasok ang proteksyon. Isipin ang mga pintuan ng apoy sa isang gusali: maaaring may usok o apoy ang isang lugar, ngunit pinipigilan ng mga pinto ang pagkalat nito. Ganun ang switchgear, basta may kuryente.

Ipinaliwanag ang Pag-andar ng Switchgear

Ang switchgear ay gumaganap ng isang pangunahing papel sa bawat sistema ng kuryente sa pamamagitan ng pagtiyak ng ligtas at mahusay na pamamahagi ng kuryente. Ang pangunahing layunin nito ay pangasiwaan ang elektrisidad upang ito ay umaagos nang maaasahan nang walang pagkaantala o panganib. Sa pamamagitan ng pagsasama-sama ng kontrol, proteksyon, at paghihiwalay, pinapanatili ng switchgear ang parehong kagamitan at mga tao na ligtas habang pinapanatili ang maayos na operasyon sa mga setup ng residential, komersyal, at industriyal.

1. Kontrol sa Daloy ng Power

Ang una at pinaka-nakikitang papel ng switchgear ay ang pagkontrol sa daloy ng kuryente. Pinapayagan nito ang mga operator na i-on at i-off nang ligtas ang mga circuit, tinitiyak na dumadaloy lamang ang kuryente kapag kinakailangan. Ang kontrol na ito ay mahalaga sa parehong mga nakagawiang operasyon at mga sitwasyong pang-emergency, na tumutulong na mapanatili ang kahusayan at maayos na pagganap ng system.

2. Proteksyon Laban sa mga Kapintasan

Nagbibigay ng proteksyon ang Switchgear sa pamamagitan ng pagdiskonekta ng mga circuit kapag may mga fault gaya ng mga overload o short circuit. Pinipigilan nito ang pinsala sa kagamitan at binabawasan ang mga panganib sa sunog o pagkabigla. Ang mga proteksiyon na device tulad ng mga circuit breaker at relay ay agad na kumikilos, na tinitiyak na ang electrical system ay mananatiling ligtas at gumagana kahit na may mga hindi inaasahang isyu.

3. Paghihiwalay para sa Pagpapanatili

Ang isa pang kritikal na function ay paghihiwalay. Ang switchgear ay nagbibigay-daan sa ilang partikular na seksyon ng isang electrical system na ligtas na madiskonekta upang ang mga inhinyero ay makapagsagawa ng mga inspeksyon, pagsubok, o pagkukumpuni nang walang kontak sa mga live na wire. Tinitiyak ng paghihiwalay na ito ang kaligtasan para sa mga manggagawa at kaunting abala sa iba pang bahagi ng system.

4. Backbone ng Electrical Safety

Magkasama, ang kontrol, proteksyon, at paghihiwalay ay bumubuo sa gulugod ng kaligtasan sa kuryente. Kung walang switchgear, hindi magiging posible ang maaasahang pamamahagi ng kuryente. Ang mga pag-andar na ito ay nagpapanatili sa mga system na matatag, binabawasan ang mga panganib, at tinitiyak na magagawa ang pagpapanatili nang walang panganib, na ginagawang mahalagang bahagi ng anumang power network ang switchgear.

Mga Halimbawa ng Switchgear

Mayroong hindi mabilang na mga halimbawa ng switchgear. Ang breaker box sa iyong bahay? Isa iyon. Ang malaking panel sa loob ng isang shopping center? Isa pa. Sa mga industriya, makakahanap ka ng medium voltage switchgear. Sa bahagi ng paghahatid, mas malaking gear. Ang mga halimbawa ay nagbabago, ngunit ang prinsipyo ay palaging pareho.

Mga Uri ng Switchgear

Ngayon, ang switchgear ay may maraming anyo. Walang sukat sa lahat. Ang mga uri ng switchgear ay kadalasang nakadepende sa boltahe at kung saan ginagamit ang mga ito. Ang bawat uri ay may ilang natatanging tampok na ginagawang angkop para sa isa o sa iba pang paggamit.

Mababang Boltahe Switchgear

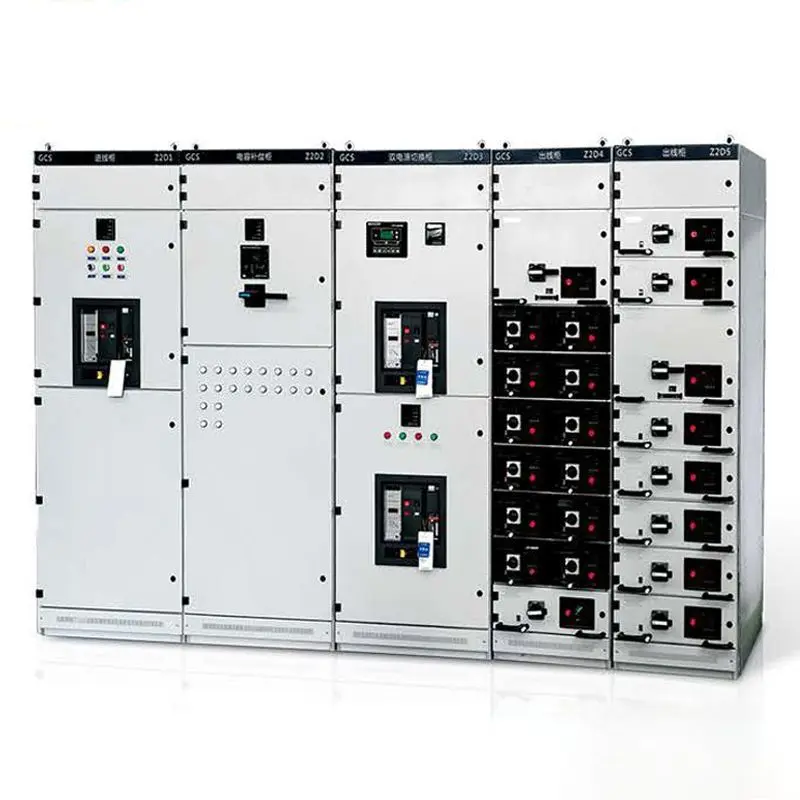

Ang pinakakaraniwan ay ang mababang boltahe switchgear. Ang anumang bagay na hanggang 400 volts ay kasya dito. Mga bahay, opisina, maliliit na tindahan- pangalanan mo ito. Ito ang gear na nagpoprotekta sa pang-araw-araw na buhay. Ang mga circuit breaker, piyus, at relay ay naka-pack sa mga unit na ito. Maaaring hindi mo iniisip ang tungkol sa kanila hanggang sa isang breaker trip, ngunit palagi silang nagtatrabaho nang tahimik.

Medium Voltage Switchgear

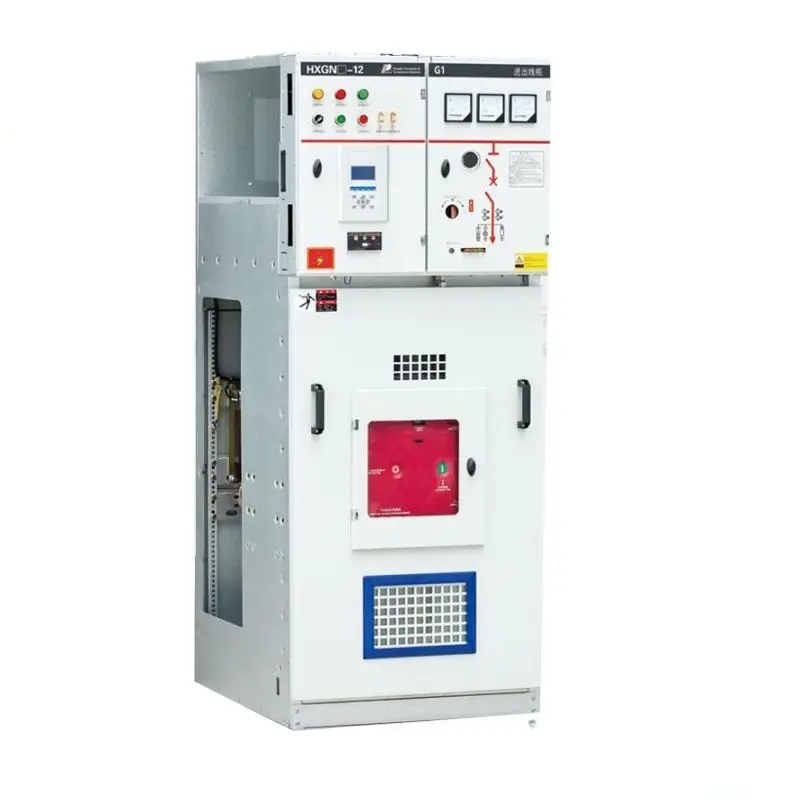

Susunod ay medium voltage switchgear. Ito ay nasa pagitan ng 1 kV at 35 kV. Makikita mo ito sa mga industriya, sa mga ospital, sa mga substation na namamahagi ng kuryente sa libu-libong tahanan. Ang katamtamang boltahe na gear ay mas mabigat na tungkulin, na binuo upang mahawakan ang mas malalaking load. Kapag kritikal ang katatagan, tulad ng sa isang operating theatre, tinitiyak ng gear na ito na mananatiling ligtas at steady ang kuryente.

Mataas na Boltahe Switchgear

Pagkatapos ay mayroon kang mataas na boltahe na gear. Ito ang malaking bagay. Ang uri na nakaupo sa mga linya ng paghahatid at nag-uugnay sa buong rehiyon. Ang mga pagkakamali dito ay mapanganib at magastos. Iyon ang dahilan kung bakit ang mataas na boltahe na switchgear ay dinisenyo na may matinding pagkakabukod at napakabilis na proteksiyon na pagkilos. Parehong prinsipyo, mas malaking sukat.

Panloob vs Panlabas

Mayroon ding mga uri ng switchgear batay sa kung saan sila naka-install. Ang mga panloob na unit ay pinananatiling ligtas sa loob ng mga gusali, malayo sa panahon. Ang mga panlabas na unit ay masungit, kadalasan sa mga substation, na itinayo upang makaligtas sa ulan, alikabok, at init.

Air, Gas, Oil Insulated

Sa wakas, ang isa pang paraan upang pangkatin ang mga ito ay sa pamamagitan ng pagkakabukod. Ang air-insulated switchgear ay mura at malawakang ginagamit. Ang gas-insulated, kadalasang may SF6, ay compact at maaasahan kung saan masikip ang espasyo. Mas luma na ang oil-insulated gear ngunit nasa ilang network pa rin. Ang tatlo ay may bisa, depende sa pangangailangan.

Konklusyon

Kaya, Ano ang switchgear? Ito ang hanay ng mga device na nagpapanatiling ligtas, kontrolado, at maaasahan ang kuryente. Mula sa mababang boltahe switchgear sa mga bahay sa katamtamang boltahe switchgear sa mga industriya, hanggang sa mga sistema ng paghahatid, ang papel ay pareho. Ang switchgear function ay upang kontrolin, protektahan, at ihiwalay. Ang prinsipyo ng pagtatrabaho ng switchgear ay simple ngunit epektibo: tuklasin ang fault, signal ang breaker, putulin ito, protektahan ang iba. Tingnan ang mga bahagi ng switchgear, breaker, relay, fuse, isolator, at makikita mo kung paano gumaganap ang bawat isa sa isang bahagi. Kung wala ang mga ito, ang mga de-koryenteng sistema ay hindi lamang magiging hindi ligtas, sila ay imposibleng tumakbo.
