Permanenteng Magnet Synchronous Inverter

Ang Deyan Electric ay isang propesyonal na pang-industriya na electrical supplier na may pinagsamang R&D, produksyon at serbisyo, na nagtatampok ng magandang bentahe sa presyo at malawak na saklaw sa European at American market. Ang LNC860E Permanent Magnet Synchronous Inverter nito ay may advanced na vector control at stable na kalidad. Angkop para sa maramihang pagbili, naghahatid ito ng mga high-end na sitwasyon tulad ng mga CNC center, na naghahatid ng tumpak at maaasahang regulasyon ng bilis ng motor.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang LNC860E series na Permanent Magnet Synchronous Inverters ay mga general-purpose high-performance vector frequency converter, pangunahing ginagamit upang kontrolin at ayusin ang bilis at torque ng tatlong-phase AC na magkakasabay na motor. Gumagamit ito ng 32 - bit DSP chip at may built - in na core control algorithm tulad ng closed - loop vector control, open - loop vector control, at torque control, na nagpapagana sa drive control ng permanenteng - magnet na magkakasabay na motor na may mas mataas na performance at mas mataas na precision. Nagbibigay ito ng mataas na torque na output sa mababang bilis, may magandang dynamic na katangian, napakalakas na overload na kapasidad, at sumusuporta sa iba't ibang PG card. Habang pinapabuti ang pagiging maaasahan ng produkto at kakayahang umangkop sa kapaligiran, pinalalakas din nito ang disenyo para sa usability ng customer at espesyalisasyon sa industriya. Sa higit pang na-optimize na mga function, mas flexible na application, at mas matatag na performance, maaari itong malawakang magamit sa mga mid-to-high-end na mga sitwasyon ng application tulad ng injection molding machine, air compressor, medium-to-high-power na kagamitan sa pag-angat ng CNC, mga kagamitan sa pag-angat ng text hanggang sa mataas na kapangyarihan. Ang Permanent Magnet Synchronous Inverter na ito ay may standard na may 485 na function ng komunikasyon, at ang lakas ng 22kW at mas mababa ay standard na may braking unit. Saklaw ng kapangyarihan: 0.75kW~400kW-380V.

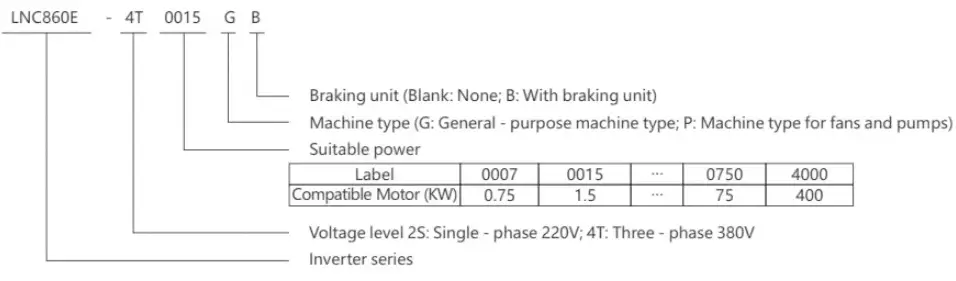

Kahulugan ng modelo

LNC860E Permanent Magnet Synchronous Inverter

Mga tampok ng produkto

▲Open - loop at closed - loop vector control para sa permanenteng - magnet synchronous na motors Sinusuportahan ang iba't ibang mga encoder: ABZ incremental, UVW incremental at solver
▲Malawak na boltahe input, awtomatikong output voltage regulation (AVR), walang tigil na operasyon sa panahon ng panandaliang pagkawala ng kuryente, na may mas malakas na adaptability
▲Sinusuportahan ang iba't ibang paraan ng setting ng frequency: setting ng digital, setting ng analog na dami, setting ng PID, setting ng komunikasyon ng RS485
▲Smooth start - up at stable na operasyon, na may speed tracking function
▲Maaaring ibahagi ang DC bus upang makatipid ng enerhiya
▲Mababang ingay at malakas na anti-interference na kakayahan
▲Malakas na overload capacity, 150% ng rated torque ay maaaring gumana sa loob ng 60 segundo
▲Built - sa advanced na PID algorithm, na may mabilis na tugon, malakas na adaptability at madaling pag-debug
▲16 - step speed control, simpleng PLC para makamit ang multi-function logic control gaya ng timing, constant -speed at directional control
▲Multiple protection functions: over - boltahe, over - current, overload, over - init, atbp
▲Sinusuportahan ang display at pagpapatakbo ng LCD panel sa Chinese at English. Sinusuportahan ang Profibus - DP at MODBUS na komunikasyon
▲Sa istrukturang gumagamit ng isang independiyenteng disenyo ng air duct, ang bentilador ay maaaring malayang i-disassemble, na may mahusay na pagganap ng pagwawaldas ng init

Mga tagubilin sa nameplate

MODELO:	LNC860E-4T0040GB/4T0055PB
KAPANGYARIHAN:	4KW9A/5.5K
INPUT:	3PH AC380V 50HZ/60HZ
OUTPUT:	3PH AC0V-380V 0HZ-400HZ
S.N:	Barcode

Mga teknikal na pagtutukoy

item		Pagtutukoy
Mga katangian ng kontrol	Dalas ng output	0-500Hz
	dalas ng carrier	0.8kHz~12kHz.Ang dalas ng carrier ay maaaring awtomatikong iakma ayon sa mga katangian ng pagkarga
	Resolusyon sa dalas ng output	0.01Hz
	Control mode	Open-loop vector control (SVC) V/F control Closed-loop vector control (FVC)
	Mga katangian ng metalikang kuwintas	Sa torque compensation at slip compensation, ang panimulang torque ay maaaring umabot sa 150% sa 0.25Hz(SVC)
	Katumpakan ng kontrol ng torque	±5%(FVC)
	Pamantayan ng pagkilos sa pag-iwas sa stall	Itakda bilang isang porsyento ng kasalukuyang rate, mula 20% hanggang 250%
	Saklaw ng regulasyon ng bilis	1:100(SVC) 1:1000(FVC)
	Katumpakan ng pag-stabilize ng bilis	±0.5%(SVC) ±0.02%(FVC)
	Labis na kapasidad	150% ng kasalukuyang na-rate na output sa loob ng isang minuto
	V/F curve	Apat na mode:linear;multi-point complete V/f separation;incomplete V/fseparation
	Pagpapabilis at deceleration curve	Linear oS-curve acceleration at deceleration mode; apat na acceleration at deceleration times; acceleration and deceleration time range 0.1～6500.0s
	Pagpepreno ng DC	DC braking frequency.0.00Hz～maximum frequency.Braking time:0.0s~36.0s, braking action current value:0.0%～100.0%
	Kontrol ng pag-jog	Saklaw ng dalas ng pag-jog:0.00Hz～maximum na dalas, pagbilis ng pag-jog at oras ng deceleration 0.1s～6500.0s
	Simple PLC, multi-step na bilis ng operasyon	Hanggang sa 16 na hakbang na bilis ng operasyon ay maaaring makamit sa pamamagitan ng built-in na PLC o mga control terminal
	Built-in na PID	Madali nitong mapagtanto ang proseso-control closed-loop control system
	Awtomatikong regulasyon ng boltahe (AVR)	Kapag nagbago ang boltahe ng grid, maaari itong awtomatikong mapanatili ang isang pare-parehong boltahe ng output
	Mabilis na kasalukuyang-paglilimita ng function	I-minimize ang mga over-current na fault sa pinakamaraming lawak at protektahan ang normal na operasyon ng frequency converter
Mga katangian ng pagpapatakbo	Operating command channel	Tatlong channel: ibinibigay ng panel ng operasyon, na ibinigay ng mga terminal ng kontrol, na ibinigay ng serial communication port. Maaari itong ilipat sa iba't ibang paraan
	Pinagmulan ng dalas	Sampung pinagmumulan ng dalas: ibinibigay ng panel knob, ibinibigay ng panel ng operasyon, ibinibigay ng analog na boltahe, na ibinigay ng analog na kasalukuyang, na ibinigay ng komunikasyon ng RS485, na maaaring ilipat sa iba't ibang paraan
	Auxiliary frequency source	Sampung pantulong na pinagmumulan ng dalas. Ito ay madaling makamit ang auxiliary frequency fine-tuning at frequency synthesis
	mga terminal ng nput	Anim na digital input terminal, ang isa ay maaaring gamitin bilang high-speed pulse input. Dalawang analog input channels,Al1:input range0~+10V,Al2:input range0~+10V/0-20mA
	Mga terminal ng output	Isang high-speed pulse output terminal, na may kakayahang mag-output ng square-wave signal mula sa OkHz~50kHz, na maaaring mapagtanto ang output ng mga pisikal na dami tulad ng set frequency at output frequency. Maaari itong mapili bilang open-drain type Isang digital output terminal Isang relay output terminal Dalawang analog output terminal: OV~10V/0-20mA, na maaaring magpahiwatig ng output ng frequency/frequency output. mga signal ng command/speed rotational/power factor
Display at pagpapatakbo ng keyboard	LED display	Nilagyan ito ng 8 function key, a5-digit na 7-segment na LED, at 5status LED indicators na t maaaring magsagawa ng forward rotation, reverse rotation, reset, stop, jog, pati na rin ang setting at display ng parameter
Display at pagpapatakbo ng keyboard	Pag-andar ng proteksyon	Motor short-circuit detection sa power-on, input at outpu phase-loss protection, over-current na proteksyon, over-voitage na proteksyon, under-voltage na proteksyon, over-heat na proteksyon sa overload na proteksyon, atbp
Enironment	Lugar ng aplikasyon	Sa loob ng bahay, hindi direktang nalantad sa sikat ng araw, walang alikabok, kinakaing unti-unting mga gas, nasusunog na gas, ambon ng langis, singaw ng tubig, tumutulo na tubig o asin, atbp
	Altitude	Mas mababa sa 1000m
	Ambient humidity	-10℃~+40℃(Kapag ang ambient temperature ay nasa pagitan ng 40℃~50℃,derating operation ay kinakailangan)
	Humidity	Mas mababa sa 95% RH, walang water droplet condensation
	Panginginig ng boses	Mas mababa sa 5.9m/s²(0.6g)
	Temperatura ng imbakan	-20℃~+60℃

LNC860E Permanent Magnet Synchronous Inverter
