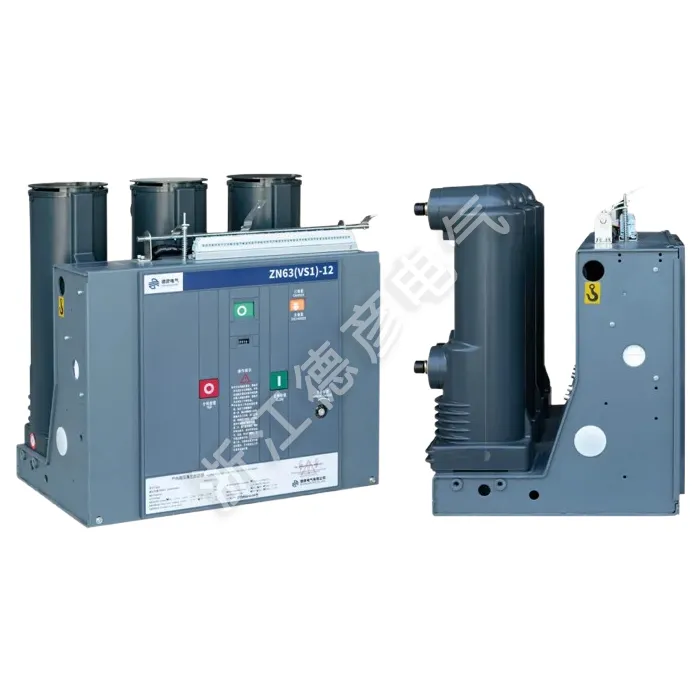

Panloob na Vacuum Circuit Breaker na may Handcart

Ang Deyan Electric ay isang propesyonal na supplier na may masaganang karanasan sa pagmamanupaktura sa mga pang-industriyang electrical appliances, na dalubhasa sa R&D, produksyon, benta, at serbisyo ng mga pang-industriyang electrical appliances. Kabilang sa mga pangunahing produkto nito ang mga power equipment tulad ng gas-insulated switchgear, ring main units, compact substations, at high/low-voltage switchgear.
Ang Indoor Vacuum Circuit Breaker na may Handcart (draw-out) na disenyo para sa madaling pagpapanatili at pagsubok. Nagbibigay ito ng maaasahang proteksyon ng circuit sa pamamagitan ng teknolohiya ng vacuum interruption, compact na istraktura, at flexible na operasyon, na ginagawa itong perpekto para sa mga sistema ng pamamahagi ng kuryente at mga pang-industriyang aplikasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang panloob na vacuum circuit breaker na may handcart ay isang three-phase AC 50Hz indoor switchgear na may rate na boltahe na 12kV. Ito ay angkop para sa mga aplikasyon ng kontrol at proteksyon sa mga pang-industriyang planta, power plant, substation, at mga pasilidad na elektrikal, at perpekto para sa mga lokasyong nangangailangan ng madalas na operasyon. Nagtatampok ng pinagsamang mekanismo ng pagpapatakbo at katawan ng breaker. Ang panloob na vacuum circuit breaker na may handcar ay maaaring idinisenyo bilang isang nakapirming yunit ng pag-install o nilagyan ng nakalaang mekanismo ng push-in upang bumuo ng isang draw-out unit. Ang panloob na vacuum circuit breaker na may handcar main circuit section ay maaaring magsama ng ganap na naka-encapsulated na solid-insulated na mga pole upang makamit ang compact size, mataas na pagiging maaasahan, at walang maintenance na operasyon. Ito ay katugma sa mga draw-out switchgear cabinet tulad ng KYN28-12(GZS), habang ang fixed-mount na bersyon ay maaaring isama sa XGN fixed switchgear cabinet.

Parameter ng Produkto ( Detalye )

Serial Number	Pangalan		Yunit	Data
1	Na-rate na boltahe		kV	12
2	Pinakamataas na operating boltahe		KV	12
3	Na-rate ang kasalukuyang		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Na-rate ang Current ng Short-Circuit Breaking (Na-rate na Thermal Stability Current - RMS)		KA	20/25	31.5		40
5	Rated Short-Circuit Closing Current (Peak)		KA	50/63	80		100
6	Rated Peak Withstand Current (Rated Dynamic Stability Current - Peak)		KA	50/63	80		100
7	4S Rated na Short-Circuit na Nakatiis sa Kasalukuyang		KA	20/25	31.5		20/25
8	Na-rate na Antas ng Pagkakabukod	Working Voltage Withstand (Bago at Pagkatapos ng Rated Breaking)/1 min Power Frequency Voltage Withstand	KV	Ground 42 (Break 48)
		Makatiis sa Boltahe (Bago at Pagkatapos ng Rated Breaking) / Peak Rated Lightning Impulse Withstand Voltage		Ground 75 (Break 85)
9	Na-rate na Thermal Stability Time		S	4
10	Na-rate na Operating Sequence			Hiwalay -0.3S - Pinagsama -180S - Pinagsama
11	Buhay na mekanikal		Pangalawa	20000
12	Rated Short-Circuit Breaking Kasalukuyang Bilang ng mga Break		Pangalawa	50
13	Operating Mechanism Rated Closing Voltage (DC)		v	AC, DC 110,220
14	Operating Mechanism Rated Opening Voltage (DC)		v	AC, DC 110,220
15	Contact gap		mm	11±1
16	Overstroke (contact spring compression haba)		mm	3.5±0.5
17	Tatlong yugto ng pagsasara at pagbubukas ng bounce time		MS	≤2
18	Makipag-ugnayan sa bounce time habang nagsasara		MS	≤2
19	Average na bilis ng tripping		MS	0.9~1.2
	Average na bilis ng pagsasara		MS	0.5-~0.8
20	Oras ng pagbubukas	Sa maximum na operating boltahe	S	≤0.05
21		Sa pinakamababang operating boltahe		≤0.08
22	Oras ng pagsasara		S	0.1
23	Paglaban ng bawat phase main circuit		μΩ	630 ≤50		1250 ≤ 45
24	Pinapayagan ang pinagsama-samang kapal ng pagsusuot para sa gumagalaw at nakatigil na mga contact		mm	3

Tampok at Application ng Produkto

Handcart (Draw-out) Design

Advanced na Vacuum Interruption

Pinahusay na Kaligtasan sa Mga Interlock

Spring Operating Mechanism

Maraming gamit na Application

Saklaw ng Application

◇ Mga compact na pangalawang substation

◇ Maliit na pang-industriya at pagmimina

◇ Wind power plant

◇ Mga hotel, shopping mall, mga gusali ng opisina, mga commercial center, atbp.

◇ C- I-load ang switch unit

◇ D-Direct cable connection unit

◇ De- Direct cable connection unit na may grounding switch

◇ F- I-load ang switch-fuse combination unit

◇ V- Vacuum circuit breaker unit

Indoor Vacuum Circuit Breaker With Handcart
