Ano ang Limang Pangunahing Sukatan para sa Pagsusuri ng Transformer?

Limang Pangunahing Sukatan para saPagsusuri ng TransformerAng kalidad, batay sa mga internasyonal na pamantayan (IEC 60076) at mga kasanayan sa inhinyero ng industriya, pangunahing nakatuon sa kahusayan sa pagganap ng transpormer, pagiging maaasahan sa kaligtasan, at katatagan ng pagpapatakbo. Nasa ibaba ang isang sistematikong pagpapaliwanag ng limang pangunahing sukatan:

1. Na-rate na Kapasidad

Tumutukoy sa maliwanag na kapangyarihan na maaaring patuloy na maihatid ng isang transpormer sa mga pinalawig na panahon sa ilalim ng na-rate na boltahe, na-rate na dalas, at tinukoy na mga kondisyon ng paglamig, na sinusukat sa kVA o MVA.

Function: Tinutukoy ang kapasidad ng pagkarga ng transpormer at nagsisilbing pangunahing batayan para sa pagpili.

Prinsipyo ng Pagpili: Batay sa kabuuang lakas ng pagkarga (isinasaalang-alang ang power factor at sabay-sabay na kadahilanan), na may 15%–25% na margin na nakalaan upang maiwasan ang labis na karga at pag-init (“maliit na kabayo na humihila ng malaking cart”) o idle loss waste (“malaking kabayo na humihila ng maliit na cart”).

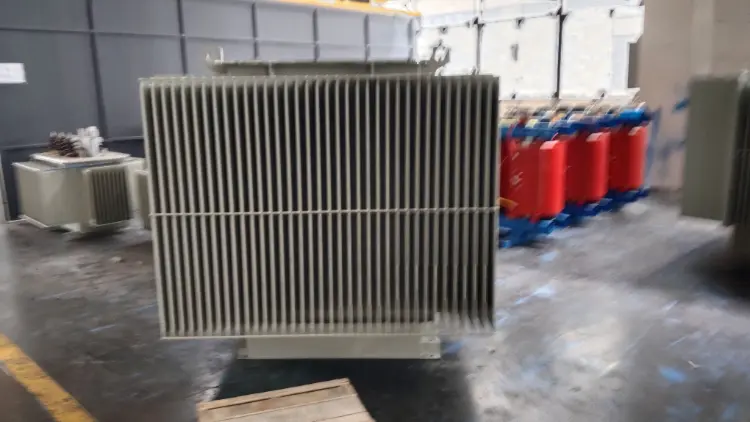

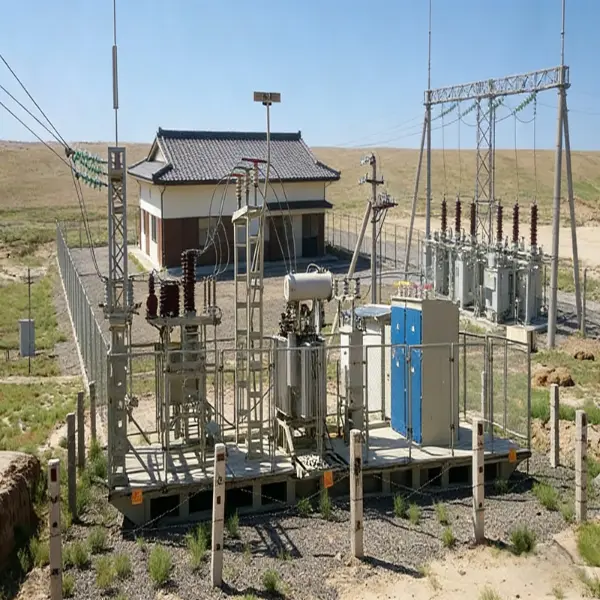

Aplikasyon sa Pag-iinhinyero: Ang mga 35kV na transformer ay karaniwang mula 1 hanggang 40 MVA, habang ang mga photovoltaic step-up na istasyon ay karaniwang gumagamit ng 400 hanggang 1000 kVA unit.

Mga Halimbawa ng Parameter ng Produkto: Ang 35kV transformer ng Deyan Electric ay may rate na kapasidad na 160 kVA; Ang dry-type na transpormer ng Xiangtong Electric ay na-rate sa 400 kVA.

2. Walang-Load Loss

Kilala rin bilang pagkawala ng bakal, ito ay tumutukoy sa aktibong pagkawala ng kuryente kapag ang pangalawang bahagi ng transpormer ay nakabukas-circuited at ang pangunahing bahagi ay sumasailalim sa na-rate na boltahe. Pangunahing binubuo ito ng core hysteresis at eddy current loss.

Mga Salik na Nakakaimpluwensya: Core material (hal., cold-rolled grain-oriented na silicon steel sheets), laminating process, magnetic flux density na disenyo.

Kahalagahan ng Episyente ng Enerhiya: Isang pangunahing sukatan para sa pagsusuri ng kahusayan ng enerhiya ng transpormer. Ang mga produktong ultra-premium na kahusayan ay may mga walang-load na pagkawala ≤ 0.6W/kg.

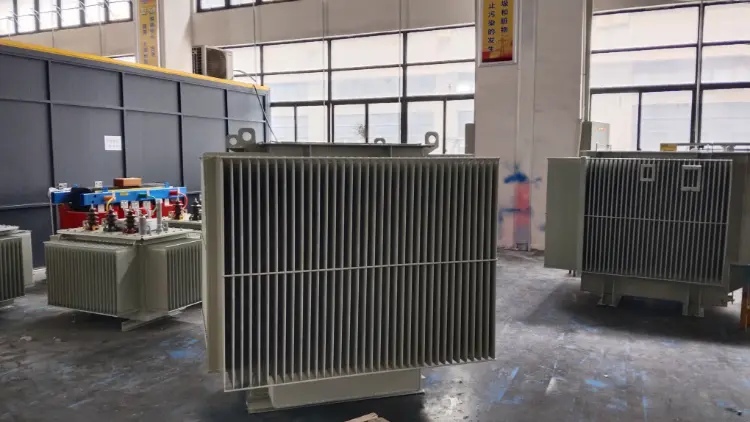

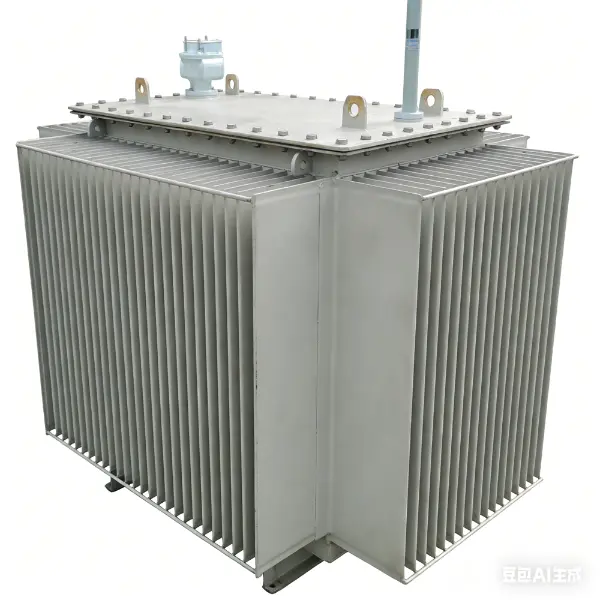

Mga Karaniwang Halaga: Ang isang 160kVA na oil-immersed na transpormer ay walang pagkawala ng pagkarga sa paligid ng 280W; ang mga high-efficiency na modelo ay maaaring bumaba sa ibaba 200W.

3. Pagkawala ng Load

Kilala rin bilang pagkawala ng tanso, ito ay tumutukoy sa aktibong pagkawala ng kuryente na nabuo sa pamamagitan ng paikot-ikot na resistensya sa ilalim ng rate na kasalukuyang, proporsyonal sa parisukat ng kasalukuyang load.

Mga Salik na Nakakaimpluwensya:

Materyal ng konduktor (nahigitan ng tanso ang aluminyo), cross-sectional area, at proseso ng koneksyon.

Halaga ng Pagsusuri:

Direktang nakakaapekto sa mga gastos sa pagpapatakbo; Ang mas mababang pagkalugi ay nagbubunga ng mas mahusay na pangmatagalang kahusayan sa enerhiya.

Mga Karaniwang Halaga:

Ang isang 160kVA transformer ay may mga pagkawala ng load sa paligid ng 2820W, habang ang mga high-efficiency na modelo ay maaaring kontrolin sa ibaba 2500W.

Halimbawa ng parameter ng produkto: Ang pagkawala ng load ng Deyan Electric transformer ay 2820W

4. Short-circuit Impedance (%)

Tumutukoy sa porsyento ng na-rate na boltahe na kinakailangan upang ilapat ang na-rate na kasalukuyang sa pangunahing bahagi kapag ang pangalawang bahagi ay short-circuited, na sumasalamin sa magnitude ng panloob na resistensya ng transpormer.

Mga function:

Nililimitahan ang kasalukuyang short-circuit (nababawasan ng mas mataas na impedance ang kasalukuyang short-circuit);

Nakakaapekto sa rate ng regulasyon ng boltahe (ang mas mataas na impedance ay nagdudulot ng mas malaking pagbaba ng boltahe sa panahon ng pagbabagu-bago ng load).

Karaniwang Saklaw:

Mga transformer ng pamamahagi: 4%–6% (katatagan ng pagbabalanse at pagbaba ng boltahe);

Industrial heavy-duty (hal., arc furnaces): 8%–15%;

Kapag ang maramihang mga yunit ay gumana nang magkatulad, ang impedance deviation ay dapat na ≤±0.5%.

Mga Halimbawa ng Produkto:

Huarui Electric: 4.5% impedance boltahe

Xiangtong Electric: 4.0% impedance boltahe

5. Pagganap ng pagkakabukod

Sinasaklaw ang lakas ng pagkakabukod at katayuan ng pagtanda sa pagitan ng mga paikot-ikot at sa pagitan ng mga paikot-ikot at lupa, na bumubuo ng pundasyon para sa ligtas na operasyon.

Mga Pangunahing Item sa Pagsubok:

Insulation Resistance: Sinusukat gamit ang megohmmeter, sumasalamin sa insulation dryness at aging degree;

Power Frequency Withstand Voltage: Lumalaban sa tinukoy na boltahe (hal., 75kV para sa 35kV windings) sa loob ng 1 minuto nang walang breakdown;

Partial Discharge (PD): ≤3pC ang pinakamainam; ang paglampas sa threshold na ito ay nagpapahiwatig ng pagkasira ng pagkakabukod;

Insulation Class: Class A (105°C), Class F (155°C), Class H (180°C), pagtukoy ng mga limitasyon sa pagtaas ng temperatura.

Standard na Batayan: Parehong ipinag-uutos na tinukoy ng GB/T 6451 at IEC 60076 ang pagkakabukod na makatiis sa mga limitasyon ng boltahe at bahagyang discharge.

Halimbawa ng Parameter ng Produkto: Ang mga transformer na gawa ng Jinghengjin ay may antas ng pagkakabukod LI200AC85; Ang insulation class ng Jinyu Electric ay H.

Mga Karagdagang Tala: Iba Pang Mga Kritikal na Pantulong na Tagapagpahiwatig

Bagama't hindi kabilang sa "Limang Pangunahing Parameter," nananatiling mahalaga ang mga ito sa pagsasanay sa engineering:

Pagtaas ng Temperatura: Nangungunang pagtaas ng temperatura ng langis ≤60K, pagtaas ng temperatura ng paikot-ikot na ≤65K (IEC 60076-2);

Pangkat ng Koneksyon‌: Ang Dyn11 ay ang mainstream para sa pamamahagi, pinipigilan ang third-harmonic distortion at tinitiyak ang matatag na operasyon sa ilalim ng tatlong-phase na hindi balanseng pagkarga;

Paraan ng Paglamig‌: Naaapektuhan ng oil-immersed natural cooling (ONAN) at dry-type air cooling (AN) ang kahusayan sa pag-alis ng init at pagiging angkop sa kapaligiran;
